シート スライダーは、運動エネルギーの伝達、ドライバーのフィードバック、負荷時の安全性を担う重要な構造コンポーネントとして機能します。ドライバーがブレーキを強く踏んだり、機械のオペレーターが平坦でない地形を移動したりすると、シート機構が大きなせん断力を吸収します。間違ったトラックメカニズムを選択すると、直ちに構造上の妥協が生じます。急ブレーキ時のシートの曲がりはペダルの精度を損ない、不均一なレールは拘束して調整を拒否し、不適切なロック機構はモータースポーツや重工業用途において重大な安全上のリスクを引き起こします。
このガイドでは、シングル ロック メカニズムとダブル ロック メカニズムの証拠に基づいた技術的評価を提供します。機械的なトレードオフ、設置の現実、およびアプリケーション固有の推奨事項を詳細に説明することで、推測に頼ることなく、シャーシ、シミュレータ リグ、または重機キャビンに必要な正確なレール システムを選択するために必要な洞察が得られます。
メカニカルセキュリティ：ダブルロックシートスライダーは両方の調整可能なシートレールに同時に係合し、激しい加速やブレーキ時のシングルロック設計に特有の斜めのピボット（シートのねじれ）を排除します。
適用範囲: シングル ロック メカニズムは通常、軽量の公道使用または助手席に限定されていますが、ダブル ロック システムはモータースポーツ、重機、ロードセル シム レーシング コックピットでは必須です。
取り付け公差: ダブル ロック スライダーの取り付けには、非常に高い精度が必要です。レール間の位置が数ミリメートルでもずれていると、機構が非同期でバインドまたはロックされてしまいます。
材料の剛性: 高品質のダブルロック システムでは、標準的なシングル ロックの代替品と比較して、より高いせん断力に耐えるために、より厚いゲージのスチール (例: 1/8 インチ スチール ブラケット) が頻繁に使用されます。
互換性チェック: シート スライダーの選択は、取り付け構成 (ボトムマウントまたはサイドマウント) と特定のアフターマーケット シート ブランド (Corbeau、Sparco、Recaro など) の設置面積に大きく依存します。
効果的な軌道メカニズムは、厳格な運用基準を満たさなければなりません。負荷時の不要なたわみをゼロにすることが第一の要件です。ドライバーがペダルやステアリングホイールに力を加えたとき、シートは完全に堅固な状態を維持する必要があります。調整範囲全体にわたるスムーズな移動も同様に重要であり、オペレーターが境界線にぶつかることなく位置を変更できるようにします。確実な係合とは、ロックピンが微小な遊びなくトラックのノッチに深くしっかりと収まることを意味します。最後に、構造的完全性により、衝突荷重や継続的な激しい振動の際にレールが変形、せん断、または分離しないことが決まります。

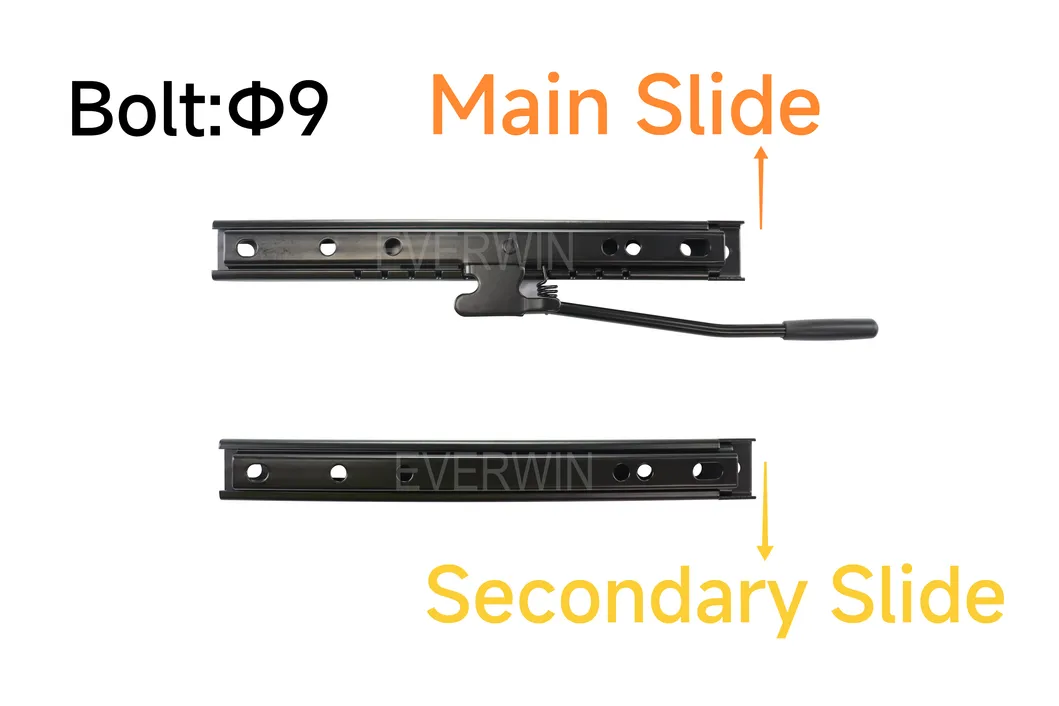

シングル ロックのシート スライダーは、 簡素化された機械設計に基づいています。 1 つのレバーが 2 つのトラックのうち 1 つのみのロック歯に係合します。反対側は厳密に「フォロワー」レールとして機能します。この非ロック側は、フロア ブラケットに機械的に係合することなく、チャネルに沿って単に滑動します。
片側のみがシートを縦方向に固定するため、これらの機構は主に OEM の助手席、軽量のストリート用途、および低予算のアフターマーケット セットアップに使用されています。二次ロックがないため、軽量で取り付けが簡単になりますが、本質的にねじれの力に対して脆弱です。シートバックを強く押すと、ロックが解除された側がわずかに移動し、ピボット効果が発生して安定性が低下します。
ダブル ロックシートスライダーは 、統一されたアクチュエーターバーを利用し、多くの場合、馬蹄形の形状かワイヤーリンク機構を利用して、左右のレールのロックピンを接続します。オペレーターがハンドルを引くと、両側が同時に解放されます。
この二重係合原理により、両方のレールがシャーシに同時にロックされます。その結果、斜めのたわみに耐える剛性の高い四角い構造が得られます。これらの堅牢なメカニズムは、構造上の妥協が許されない高Gモータースポーツ、重産業機械、およびリジッドSIMレーシングシャーシの標準です。二重のロックポイントにより、取り付け面全体に荷重が均等に分散されます。
ハードウェアを購入する前に、シートをレールに取り付ける方法を理解することが必須のステップです。ダイレクトボトムマウントシートはスライダートラックに真っ直ぐボルトで固定されます。サイドマウント シートには、複合材またはアルミニウム シェルの側面にボルトで固定され、スライダーにボルトで固定される垂直ブラケットが必要です。
アフターマーケットのブランドの寸法はスライダーの選択に大きく影響します。 Corbeau などのブランドは、取り付け面積が広いことが特徴ですが、Sparco と Recaro は異なる標準間隔を使用しています。選択したを確認する必要があります。 調整可能なシート レールが シートのボルト パターンと車両のフロア パンまたはベース ブラケットの両方と完全に一致していること適合しないハードウェアを使用すると、強制的に取り付けられたり、レールが曲がったり、即時にバインドされたりする可能性があります。
シングルロックフレックスの物理的性質は、急ブレーキをかけると明らかになります。力がドライバーを後方に押すと、ロックされたレールはしっかりと保持されますが、非ロックの従動レールは微動を可能にします。これによりピボットポイントが形成され、シートが斜めにねじれます。時間の経過とともに、このねじれにより金属が疲労し、ドライバーのフィードバックが損なわれます。シートが下にずれるのを感じると、高性能運転や重機の操作中に自信が失われます。
ダブルロックの剛性により、フロアパン全体にせん断力を均等に分散することでこの問題を解決します。両側がしっかりと固定されているため、シートが回転することはありません。二重ロック ポイントは完全な正方形の形状を維持し、構造的なたわみによってエネルギーを吸収するのではなく、エネルギーをシャーシに直接伝達します。これにより、オペレーターと機械の間に強固な接続が確立されます。
FIA、SCCA、NASA などのモータースポーツ認可団体は、運転席の二重ロック機構または固定マウントを普遍的に義務付けています。シングルロック機構は、せん断や解放なしにトラックの衝撃による極度の G 力に耐えることはできません。衝突による強い力により、1 本のロック ピンがトラックから引き剥がされます。
プレミアム ダブル ロック システムには厚い熱間圧延鋼製ブラケットが組み込まれており、極端な衝突荷重による破損を防ぎます。重機の安全基準では、一定の振動絶縁に対処し、横転防止システム (ROPS) と安全に統合するために、同様の堅牢性が求められます。横転のシナリオでシート トラックが故障すると、致命的になります。
シングルロックの取り付けは非常に寛容です。従動レールは自由に浮くため、フロアブラケットのわずかなずれによってトラックが固着することはほとんどありません。多くの場合、正確な平行公差を測定しなくても、すぐにボルトで固定できます。従動レールはロックされたレールの角度に合わせて調整するだけです。
ダブルロックシステムは厳密な平行調整を要求します。取り付け床やブラケットが平らでなかったり、数ミリメートルでも直角から外れていたりすると、機構が固着してしまいます。ロッキングピンがトラックを引きずり、スムーズな調整が妨げられたり、片側だけが係合する非同期ロッキングが発生したりすることがあります。これには、慎重な測定、シミング、および特定の締め付け順序が必要です。
特徴 | シングルロックスライダー | ダブルロックスライダー |
|---|---|---|
ロックポイント | レール 1 本 (もう 1 つはフォロワー) | 両方のレールを同時に |
構造剛性 | 荷重がかかると斜めにねじれやすい | 高剛性、ゼロピボットフレックス |
取り付け公差 | 寛容で位置合わせが簡単 | 厳密な平行調整が必要 |
主な用途 | 助手席、軽い街乗り用 | モータースポーツ、シムレーシング、重機 |
ロードセルや油圧ペダルを使用するハイエンドのシムレースでは、最大のブレーキを実現するために 100kg 以上の脚力が必要です。この極度の圧力には二重ロック機構が必要です。シングルロックフレックスはブレーキをかけた筋肉の記憶を台無しにします。ブレーキをかけるたびにシートが斜め後ろにひねると、安定性が大幅に低下します。負荷がかかって着座位置がずれてしまうと、再現性のあるブレーキテクニックを構築することはできません。
これらのスライダーをアルミニウム プロファイル (8020) コックピットに統合するには、特有の課題が生じます。スロットナットの位置は完璧でなければなりません。プロファイルとトラックの間に専用の取り付けプレートを使用することで、ねじれを防ぎ、頻繁な使用でもレールが完全に平行に保たれるようになります。クロスメンバーが完全に正方形でない場合、プロファイル チャネルに直接取り付けると、拘束が発生することがよくあります。
安全上の義務により、高Gコーナリング時や潜在的な衝撃シナリオではダブルロックレールが必要となります。シングルロックトラックはサーキットにおいて重大な負担となります。ダブルロックスライダーはFIA承認のサイドマウントブラケットとシームレスに統合し、ドライバー、シート、レーシングハーネスが統合された安全セルとして動作することを保証します。大きな横Gがかかるとき、シートはトラックがたわむことなくドライバーを所定の位置にしっかりと保持する必要があります。
シングルロック機構が依然として完全に適切であるシナリオがあります。公道を走行するチューナーカーの助手席側では、ドライバーがペダルによって引き起こされるせん断力を経験することはほとんどありません。このような重要ではない座席位置では、わずかな重量削減効果とシングル ロック システムの取り付けの容易さにより、実用的な選択肢となります。プライマリ ドライバーのエクスペリエンスを損なうことなく、ビルド プロセスを簡素化します。
機器のシート スライダーの比較 を行う場合、オペレーターの疲労と振動頻度が最優先事項となります。トラクター、フォークリフト、掘削機は、シートに垂直方向および横方向の容赦ない衝撃を与えます。危険な作業中にシートがガタガタして緩んだり、予期せず調整されたりするのを防ぐために、堅牢な二重ロック機構が必要です。シングルロック トラックは、産業上の一定の振動により、ロック歯がすぐに摩耗します。
取り付けが不十分な場合の最も一般的な症状は、スライダーが前後に動かなくなったり、片側だけが所定の位置に固定されたりすることです。これは、トラックが平行ではないことを示します。内部ベアリングがスチール製ハウジングに結合し、アセンブリ全体がしっかりと固定されます。
厳密な調整プロトコルに従うことでこれを軽減します。すべての取り付けボルトは手で締めたままにしてください。スライダーを可動範囲全体に動かして、レールを自然に中央に配置します。トラックがスムーズに滑るようになったら、ボルトを十字に締めて、アセンブリが四角から外れないようにします。フロアパンに凹凸がある場合はシムを使用してください。
非同期ロックは、一方のレールがロック ノッチに係合し、反対側のレールがノッチの間にあるときに発生します。これにより、負荷がかかると微小な遊び、ガタつき、斜めのねじれが発生します。ロックを解除した側が前後に移動すると、「カチッ」という独特の音が聞こえます。
アクチュエータバーの曲げ角度を標準化することでこれを軽減します。ハンドルを固定する前に、両方のレールが開始歯のノッチに対して完全に同期していることを確認してください。一方のレールが他方のレールよりも 1 歯先にある場合は、リンケージを緩め、ピンの位置を合わせて、再度締めます。取り付けを完了する前に、必ずロックのかかり具合をテストしてください。
よくイライラするのは、スライダーの穴がシートベース、サブフレーム、またはフロアブラケットと一致していないことに気づくことです。これにより、設置が直ちに中止され、構造コンポーネントの変更が余儀なくされ、アセンブリが弱くなります。
購入前にボルト穴のピッチ寸法を確認することで、この問題を軽減できます。カスタム フロア パンに取り付ける場合は、構造の完全性を損なうことなく隙間を安全に埋めるために、頑丈なアダプター プレートまたは高張力 (グレード 8 / クラス 10.9) ハードウェアを使用してください。スライダ トラックの耐荷重能力が損なわれるため、スライダ トラックに直接新しい穴を開けないでください。
場合によっては、ダブルロック接続バーがフロアパン、アルミニウムプロファイルクロスメンバー、またはシートベースパッドの底部に当たり、ピンが完全に外れなくなることがあります。ハンドルを引いてもシートが動きません。
最終トルクの前に垂直クリアランスを測定することでこれを軽減します。障害物を取り除き、リリース ハンドルが完全に上向きに移動できるようにするには、メーカーの許容範囲内でアクチュエータ バーをわずかに修正または曲げる必要がある場合があります。ハンドルを完全に伸ばした状態で、少なくとも 1 インチの隙間があることを確認してください。
座席のセットアップを完了するには、次の手順に従ってください。
現在のシートベースの縦方向と横方向のボルト穴ピッチを測定し、新しいトラック機構との正確な互換性を確認します。
車両のフロアパンまたはシミュレーターシャーシの取り付け面が水平であることを検査し、取り付けポイントが平らでない場合はスチールシムを入手します。
用途に合わせて特別に評価された シート スライダー を選択してください。重ブレーキ、モータースポーツ、または産業機械が関与する環境向けにデフォルトでダブルロック システムが設定されています。
グレード 8 のハードウェアを使用してトラックを取り付けます。シートを全可動域で循環させながらボルトを指で締めたままにして、最終トルクの前に平行な位置合わせを保証します。
A: いいえ、内部機構とレールの設計は根本的に異なります。二重ロック機能を実現するには、調整可能なシート レールを完全に交換する必要があります。
A: 通常、取り付け時のレールの位置のずれが原因です。レールが完全に平行でない場合、ロックピンがトラックに引っかかり、スムーズな前後移動が妨げられます。
A: 特にロードセルペダルを使用する場合は、強くお勧めします。シングルロックスライダーは強いブレーキをかけると曲がり、シートがねじれ、ブレーキの精度と筋肉の記憶の一貫性が低下します。
A: いいえ。シート スライダーのボルト パターン (ピッチと幅) を、特定のシートの底部、Corbeau や Sparco などのアフターマーケット ブランドのブラケット、またはサイドマウント ブラケットと一致させる必要があります。
A: ダブル ロック スライダーは、二次ロック機構、厚いスチール構造、および接続するアクチュエーター バーによりわずかに重くなり、ブランドに応じて通常 1 ～ 3 ポンド追加されます。
A: 多くはユニバーサルとして販売されていますが、車両の工場出荷時のフロア パン取り付けポイントまたは SIM コックピットと安全に嵌合するには、特定のフロア ブラケット、アダプター プレート、またはアルミニウム T スロット ハードウェアが必要です。
A: これは、レールが同期していない場合に発生します。アクチュエータ バーを緩め、両方のレールを物理的な停止位置まで手動でスライドさせてゼロ点にリセットし、両方のロック ピンが最初のノッチに完全に係合していることを確認してから、ハンドル リンケージを再度締めます。
