ホイールローダの操作には、標準的な静止座席では吸収できない強い衝撃、不均一な地形、低周波振動に継続的にさらされる必要があります。に長時間さらされると 重機の振動 、オペレータの疲労が加速し、筋骨格損傷のリスクが高まり、サイクルタイムとシフトの生産性が直接低下します。専用の ホイール ローダー シートにアップグレードすることは 、単なるオペレーターの特典ではありません。それは測定可能なリスク管理および業務効率化戦略です。このガイドでは、サスペンション システムの技術的評価を詳しく説明し、機械式オプションとエアライド オプションを比較して、フリートへの最適な投資を決定します。
振動の軽減はコンプライアンスと健康上の問題です。効果的なサスペンション システムは全身振動 (WBV) を軽減し、労働衛生基準に適合し、長期的な責任を軽減します。
エア サスペンションと機械式サスペンションは用途に応じて異なります。エア サスペンションは、長時間の連続運転に対して優れた動的減衰を提供します。一方、機械式サスペンションは、断続的な使用に対して信頼性が高く、メンテナンスの手間がかからないベースラインを提供します。
前後および横方向の分離が重要: ホイールローダーでは、バケットの荷重、ギアシフト、関節式ステアリングの性質により、水平方向および横方向の衝撃吸収が垂直方向の減衰と同じくらい重要です。
「跳ね返り」の懸念に対処: 高品質のエアライド シートは調整可能なダンピングを利用して、制御不能な「跳ね返り」感覚を排除し、大きな衝撃荷重時のオペレータの安定性を確保します。
適合性が実現可能性を左右する: ホイール ローダーの交換用シートを選択するには、キャブの寸法、取り付けボルト パターン、車載コンプレッサーの電気的互換性 (12V/24V) に細心の注意を払う必要があります。
土木作業は、機器のオペレーターに重大な肉体的負担を与えます。全身振動 (WBV) は、機械の振動が機械のシャーシからシートを介して人間の背骨に伝わるときに発生します。この一定の運動エネルギーは、時間の経過とともに、椎間板と腰の筋肉に累積的な損傷を引き起こします。土木機械の台座に関する ISO 7096 などの業界規格は、オペレーター保護のための基本要件を確立しています。これらの力を軽減できないことは、労働災害補償請求の増加と慢性的な欠勤に直接関係します。オペレーターは 1 日に 10 ～ 12 時間機械を稼働させ、何千もの微小な衝撃を吸収します。ローダーがわだちにぶつかったり、重い骨材を落としたりすると、衝撃波はステアリングコラムをまっすぐ上って床板を通って伝わります。適切なサスペンション機構がなければ、人体が主な衝撃吸収材になってしまいます。これは疲労、状況認識の低下、長期にわたる関節の劣化につながります。フリート管理者は、座席をキャブの付属品ではなく、主要な安全装置として見なす必要があります。
シート サスペンション システムは、ホイール ローダーのシャーシおよび吊り下げられた車軸と継続的に相互作用します。機械が起伏の多い地形を移動するとき、車軸とタイヤは最初の衝撃を吸収しますが、残留運動エネルギーは上方に伝わります。適切に調整されたサスペンション シートは、高調波共振を防止する必要があります。これは、シートの振動減衰周波数が車軸やタイヤの固有振動を合成または増幅できないことを意味します。周波数が一致すると、オペレータは衝撃が軽減されるのではなく、むしろ拡大された衝撃を経験します。ホイールローダーは多くの場合、V パターンの積載サイクルで動作し、前進と後進の間で急速にシフトします。これにより、マシンのホイールベースと相互作用する揺動動作が発生します。サスペンション シートは、オペレータをこれらの特定の動的シフトから隔離する必要があります。エンジニアは、ローダーの剛性の高い鉄骨フレームとオペレーターの座席位置の間の周波数チェーンを断ち切るために、これらの座席を設計しています。適切な隔離によりオペレーターの視線が安定し、正確なバケットの配置と地上職員の周囲でのより安全な操縦が可能になります。
疲労により、バケット操作時の反応時間と精度が低下します。オペレーターが継続的な衝撃に耐えると、身体的耐久力は急速に低下します。への投資は ローダーオペレーターの快適さ 、目に見える利益をもたらします。高品質のサスペンション システムを利用するオペレータは、サイクル タイムの短縮を実現し、より長い有効作業時間にわたって集中力を維持できます。安全で快適な客室環境を提供することで、ますます逼迫する労働市場におけるオペレーターの定着率が向上します。快適なオペレーターは効率的なオペレーターです。腰痛が治まると、目の前の仕事に完全に集中できるようになります。シフトの終わりに疲れを感じることなく、マシンを動作限界に近づけることができます。これにより、制御入力がよりスムーズになるため、1 時間あたりの移動トン数が増加し、こぼれる荷物が減り、機械のドライブトレインの摩耗が軽減されます。高品質のシートと日々の生産量との間には相関関係があることは、どんな現場でも否定できません。
機械式サスペンション シートは、垂直荷重を管理するために頑丈なコイル スプリングと油圧ショック アブソーバーに依存しています。オペレーターは体重に合わせてサスペンションの張力をダイヤルまたはレバーを使用して手動で調整します。これらの手動重量調整メカニズムは効果的ですが、オペレーターがシフト変更中に正しく調整できなかった場合には限界があります。メカニカルシートは、シンプルさが信頼性と同等である、古い機械、短時間の使用シナリオ、および電気コンポーネントに厳しい環境に最適です。電源を必要としないため、設置が簡単です。ボルトで固定すれば、すぐに作業できる状態になります。ただし、鋼製スプリングの応答速度は一定です。突然の大きな衝撃にはうまく対処しますが、長期的な疲労の原因となる高周波、低振幅の振動を除去するのに苦労します。メンテナンスには、スライド レールを清潔に保ち、ショックアブソーバーに液体の漏れがないか時々チェックすることが含まれます。バックアップローダーや主に庭の清掃に使用される機械の場合、メカニカルシートは不必要な複雑さを伴うことなく適切な保護を提供します。
エア サスペンション システムは、統合された 12V または 24V コンプレッサーによって駆動される空気圧エア スプリングを利用します。これらの高度なユニットは、自動重量均等化とアクティブな車高維持を提供します。オペレーターが着座すると、シートが最適なサスペンションストロークの中間点に保たれるように空気圧を調整します。エアテクノロジーを搭載したホイール ローダーサスペンションシートは、 高周波振動環境や連続多シフト作業に優れています。空気袋は、可変のバネ定数を提供します。シートが圧縮されると抵抗がスムーズに増加し、激しい底つきを防ぎます。この漸進的な減衰は、エンジンの振動やドライブトレインのガタつきからオペレーターを隔離する点でスチールコイルよりもはるかに優れています。オンボードコンプレッサーにはクリーンな電力供給が必要で、通常は機械のヒューズパネルに直接配線されます。エアー シートには、小さなエア ポケットを使用して背もたれをオペレーターの背骨の形状に合わせる空気圧式ランバー サポートなどの追加機能が組み込まれていることがよくあります。このレベルの調整機能により、エアサスペンションが主要な生産機械の標準になっています。
固定シートまたはシェルシートには、内部サスペンション機構がありません。これらは、重量土木用途においては重大な構造的制限に悩まされます。しっかりとした取り付けにより、シャーシの運動エネルギーの 100% がオペレーターの脊椎に直接伝達されます。固定シートの長期的なコストは、オペレーターの負傷や毎日の生産量の低下として現れます。アフターマーケットのサスペンション シートへのアップグレードは、オペレーターの機械との対話方法を根本的に変えるため、基本的なシェル交換と比較して、常に先行投資の価値があります。固定シートを備えたローダーを岩場で走行させるのは、肉体的に負担がかかります。あらゆる石、穴、ギアシフトがキャブフロアに衝撃を与えます。オペレーターは身を守るために本能的に速度を落とし、生産性を低下させます。固定シートは、関節式土木機械ではなく、滑らかな表面の倉庫用フォークリフトに使用されます。固定シートを適切なサスペンションユニットに交換することは、重機の人間工学に基づいた最も効果的なアップグレードです。
サスペンションの種類 | 主なメカニズム | 最優秀アプリケーション | 防振レベル |
|---|---|---|---|
機械式 | コイルスプリング&油圧ダンパー | 稼働時間の短い機械、古い車両 | 適度 |
エアライド | 空気ブラダーとコンプレッサー | 一次生産、複数シフト | 高い |
静的 | リジッドマウント | 滑らかな表面のみ (推奨されません) | なし |
サスペンションのタイプを評価するには、エアブラダーとスチールコイルのストローク長と減衰効率を比較する必要があります。エアブラダーは、より滑らかで、より漸進的な抵抗曲線を提供します。オペレーターは安定性について懸念を表明することがよくあります。高品質エアシートの油圧ダンパーを適切に調整することで、「過剰な反発」効果を防ぎます。これにより、積極的な掘削とダンプのサイクル中にシートがトランポリンのように動作せず、オペレーターがコントロールの後ろにしっかりと位置を保つことができます。ローダーが高密度の資材の山に突っ込むと、突然の減速によりオペレーターは前方に投げ出されます。シートは、フロントタイヤが食い込む際の垂直方向の落下を、激しく反発することなく吸収する必要があります。機械式シートは、ショックアブソーバーが摩耗すると激しく反動することがあります。エア シートは、適切にメンテナンスされていると、圧縮が制御され、ゆっくりと減衰してニュートラル位置に戻ります。この制御された動きにより、プレミアムシートと低価格の代替シートが区別されます。
マルチオペレーターの機械では、シフト間の素早い調整が必要です。機械式シートには手動調整による摩擦が伴いますが、オペレーターはこれを無視することがよくあります。これにより、体重の重いユーザー向けにシートが不適切に調整されている場合、底付きの危険が生じます。エアシートはボタンを押すだけの簡単さです。オペレーターがバルブスイッチをタップするだけで、内部のコンプレッサーが瞬時に空気袋を適切な圧力に調整し、ユーザーの体重に関係なく最適なサスペンショントラベルを確保します。体重 250 ポンドのオペレーターが 160 ポンドのオペレーターから引き継ぎ、機械式シートの調整を忘れると、最初の大きなバンプでサスペンションが底に落ち、背骨に大きな衝撃が伝わります。エアシートの場合、調整にかかる時間は 3 秒です。シートが正しい高さまで上昇するまでボタンを押すと、残りは内部のバルブが処理します。このシンプルさにより、サスペンションが忙しい現場で実際に正しく使用されることが保証されます。
機械式シートは初期費用が低く、複雑な故障箇所が少なくなります。鋼製スプリングは、時間の経過とともに物理的な劣化が早くなり、金属疲労が発生します。エアシートはより高い初期投資を必要とし、コンプレッサーに電力を供給するための電気的完全性に依存します。それにもかかわらず、エアシステムは主減衰機構の耐用年数が長くなります。毎年一貫した衝撃吸収を維持することで、使用頻度の高い資産の長期収益を向上させます。塵や砂はローダーキャブ内の可動部品にとって大敵です。機械式スライド レールとスプリング ピボットには、固着を防ぐために定期的にグリースを塗布する必要があります。エアシートは重要なコンポーネントをゴムブーツ内に密閉し、空気袋とシザー機構を破片から保護します。エアシートの主な故障箇所は通常、エアラインの挟み込みかコンプレッサーのヒューズ切れです。キャブを定期的に清掃し、設置時に電源線を慎重に配線することで、これらのリスクを完全に軽減できます。
ゴムダストブーツに破れや乾燥による腐敗がないか毎月確認してください。
コンプレッサーの電源ワイヤーがシートフレームに擦れていないことを確認してください。
粉塵の蓄積を防ぐために、前後のスライド レールにドライ グラファイト スプレーを塗布してください。
機械式シートの手動重量調整ダイヤルをテストして、スムーズに回転することを確認します。
シートベルトの取り付けポイントがサスペンション ベースにしっかりと取り付けられているかどうかを検査します。
ホイールローダーは、特に、高密度の材料の山にバケットが貫通する「バッキング」運動を妨げるために、水平方向の衝撃吸収を必要とします。前後のアイソレーターにより、シートトップが前後にわずかにスライドし、水平方向の衝撃を吸収します。横方向アイソレータは関節式ステアリング力を管理します。これらは、関節式ホイールローダーによく見られる左右のホイップ動作を吸収し、厳しい操縦中にオペレーターが横に投げ出されるのを防ぎます。ローダーを左右にいっぱいに動かすと、キャブが円弧を描いてスイングします。これにより、垂直サスペンションでは処理できない横Gが発生します。横方向の隔離を備えたシートは、どちらの方向にも最大1インチ横に移動し、そのむち効果を吸収します。これにより、オペレーターの手がステアリングホイールとジョイスティック上で安定した状態に保たれます。横方向の隔離がないと、オペレーターはシートの中心に留まろうと常に格闘することになり、一日の終わりまでに重度の体幹の筋肉疲労につながります。
適切な ホイール ローダー交換用シート には、調整可能なランバー サポート、シート パン チルト、およびマルチアングル アームレストが含まれている必要があります。これらの機能はさまざまな体型に対応し、健康的な脊椎の配置を促進します。シートトップの輪郭加工も同様に重要です。高密度フォームクッションと深いサイドボルスターが、急旋回や不整地でのナビゲーション中にオペレーターが横に滑るのを防ぎます。シートのパンチルトは、ローダーのオペレーターにとって特に重要です。常に完全に伸ばした状態でバケットを見上げているため、シートパンをわずかに後ろに傾けると、太ももの後ろにかかる圧力が軽減され、脚への血行が改善されます。調節可能なアームレストは交渉不可です。油圧制御装置を操作する際には、オペレータの腕の重量を支える必要があります。肘掛けが低すぎると、オペレーターは前かがみになってしまいます。高すぎると肩が緊張します。マルチ角度調整により完璧なフィット感を実現します。
室内装飾品の評価は、作業環境に完全に依存します。布製または布製のカバーは通気性に優れているため、空調制御された密閉型キャブに最適です。丈夫なビニールまたはコーデュラ生地は、優れた耐水性と耐久性を備えています。これらの頑丈な素材は、オープンキャブ、埃っぽい採石場、またはオペレーターが汚れたギアを持って頻繁に機械に入る湿った環境に必要です。ビニールはシフトの終わりに拭くのが簡単ですが、直射日光が当たると非常に熱くなり、汗をかきます。布地は快適でありながら、油分や汚れを素早く吸収します。過酷な用途では、コーデュラのような耐久性の高いナイロン織物が最良の妥協策となります。工具ベルトからの引き裂きに強く、適度に水をはじき、固体ビニールよりも通気性に優れています。シート表皮を選択する前に、常にキャブ環境を考慮してください。
最新の土木設備は人間工学に基づいた制御セットアップに大きく依存しています。交換用シートがポッドに取り付けられたジョイスティックまたは統合機器コントロールに対応できることを確認してください。アームレストとサイド コンソールは、オペレーターの自然な安静位置と完全に一致している必要があります。シートの設計は、キャビン内のオペレーターの物理的な動きや視界を制限することなく、これらの制御モジュールをサポートする必要があります。新しいローダーの多くは、油圧ジョイスティックをサイド コンソールではなくシート フレームに直接取り付けています。これは、地形に関係なく、コントロールがサスペンションとともに上下に動き、オペレーターの手をジョイスティックと完全に揃えることを意味します。これらのマシンのいずれかのシートを交換する場合は、コントロール ポッドの重量に耐えるように特別に設計された頑丈なサイド ブラケットを備えたモデルを選択する必要があります。これを考慮しないと、シートを取り付けることができなくなります。

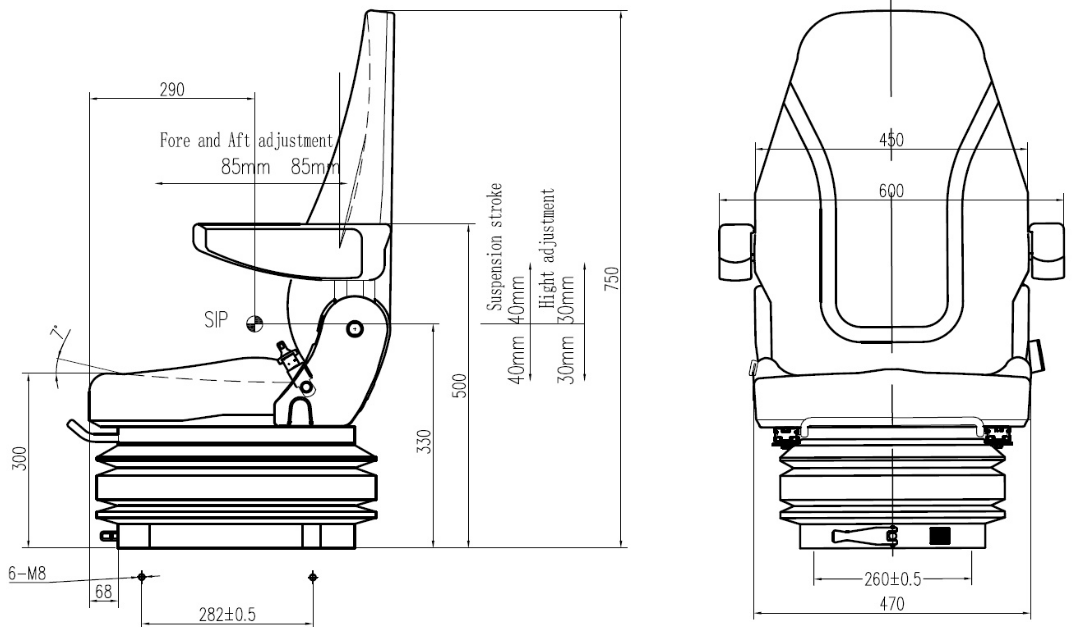

重機の座席を改造するには、特定の技術的なハードルが伴います。サスペンション インフォメーション プロファイル (SIP) を測定し、シートがユニバーサル ボルト パターンを使用しているかカスタム ボルト パターンを使用しているかを確認する必要があります。キャブのスペースの制約は非常に重要です。シートの最大サスペンションストロークを確認することで、キャブルーフとの干渉のリスクを軽減します。激しい衝撃があったときに、上向きの移動によって背の高いオペレーターがヘッドライナーに押し込まれないようにする必要があります。床から屋根までの距離を測定し、オペレーターの身長とシートの最大上昇ストロークを差し引きます。クリアランスが 3 インチ未満の場合は、薄型のサスペンション ベースが必要です。ボルトのパターンはメーカーによって大きく異なります。多くのアフターマーケット シートには、さまざまなフロア レイアウトに対応するためのスロット付き取り付けプレートが備わっていますが、アダプター プレートが必要な場合もあります。油圧ラインやワイヤーハーネスに穴を開ける危険があるため、下に何があるか確認せずにキャブフロアに新しい穴を開けることは絶対に行わないでください。
コンプレッサーを内蔵したエア サスペンション シートを注文する前に、機械の電気出力を確認してください。 12V シートを 24V システムに接続すると、コンプレッサーが直ちに破損します。一部の機械には既存の機内空気システムが搭載されています。このような場合、機械の空気供給を利用するか、設置を簡単にする内蔵式シート コンプレッサーを利用するかを決定する必要があります。機械のエア ブレーキ システムを利用するには、ローダーのブレーキ能力を損なわないよう、DOT 認定の特定のフィッティングとバルブが必要です。ほとんどの改造では、内蔵 24V コンプレッサーを備えたシートが最も安全で簡単な方法です。ヒューズ付き電源線をヒューズ ブロックのイグニッション スイッチ端子に接続し、アース線をキャブ フレーム上のきれいな金属ポイントに接続するだけです。配線が擦れないように、常に適切なワイヤー織機とグロメットを使用してください。
最新のホイールローダーには厳格な安全コンプライアンスが必要です。オペレーター在席スイッチ (OPS) を新しいシートに統合する必要があります。これらのセンサーは、シートが空の場合の機械の動作や油圧動作を妨げます。シートベルトの互換性を確認してください。機械に 2 点式ハーネスが必要か、3 点式ハーネスが必要かを判断し、シート フレームがオペレーターの安全のための ROPS (ロールオーバー保護構造) コンプライアンス基準を満たしていることを確認します。 OPS は通常、底部クッションの下にある単純な 2 線式圧力スイッチです。シートを交換するときは、新しいシートのスイッチを機械のワイヤリング ハーネスに接続する必要があります。スイッチが常開回路で動作し、機械が常閉回路を必要とする場合、信号を反転するリレーが必要になります。 OPS をバイパスしないでください。安全スイッチをバイパスすると、多大な責任が生じ、現場にいる全員が危険にさらされます。シートベルトテザーがシートパンの板金だけでなく、サスペンションベースの補強ポイントに直接ボルトで固定されていることを確認してください。
既存の床ボルトパターン（幅と奥行き）を測定します。
ヒューズ パネルでキャビネットの電圧を確認します (12V 対 24V)。
床からヘッドライナーまでの垂直方向の隙間を測定します。
オペレータ在席スイッチの配線要件を確認します。
油圧ジョイスティックがシートまたはキャブ コンソールに取り付けられているかどうかを確認します。
機械式サスペンションとエア式サスペンションのどちらを選択するかは、機械の稼働率、オペレーターの好み、予算の制約によって決まります。シンプルさが好まれる、稼働時間の短い機械やシングルオペレーターの機械には、機械式サスペンションを指定します。サイクルタイム効率の最大化が優先される主要生産ローダーおよび複数シフト操作にはエアサスペンションを義務付けます。座席をアップグレードすると、オペレーターの日々の生産性と身体的健康に直接影響します。それを思いつきとして扱わないでください。
現在のシートのボルトパターンとキャブの寸法を測定し、適切に取り付けられていることを確認してください。
ローダーの電圧を確認して、正しいコンプレッサー定格を選択してください。
機械のステアリング構成を評価して、横方向のアイソレーターの必要性を判断します。
ローダーに正確なモデルを適合させるには、重機用シーティングの専門家にご相談ください。
A: エアライド シートは、空気圧のエアブラダーと搭載されたコンプレッサーを使用して衝撃を吸収し、プッシュボタンによる重量調整と優れた動的減衰を提供します。機械式シートはスチールコイルスプリングと油圧ショックアブソーバーに依存しているため、オペレーターの体重に基づいてサスペンションの張力を設定するには手動のダイヤル調整が必要です。
A: いいえ。高品質のエア シートは、内蔵の油圧ダンパーを使用して反発率を制御します。これにより、トランポリン効果が防止され、衝撃の大きい荷重や激しいバケット貫通時でも、安定した制御されたプラットフォームが提供されます。
A: キャブフロアのボルトの取り付けパターンを確認する必要があります。キャブの幅を測定し、ルーフの干渉を避けるために動的ストローク クリアランスを確認し、ジョイスティックの位置が適切であることを確認するためにサスペンション情報プロファイルを確認します。
A: 多関節ステアリングは、標準の垂直サスペンションでは吸収できない鋭い左右のホイップ力を引き起こします。横方向のアイソレーターによりシートが水平に滑ることができ、深いシートトップのサイドボルスターにより、きつい反復操作中にオペレーターが中央に保たれます。
A: はい、キャブにエアサスペンションベース用の垂直方向のスペースがあり、シートの内部エアコンプレッサーを動作させるためのアクセス可能な 12V または 24V 電源があれば可能です。既存のフロアボルトのパターンも一致させる必要があります。
