車の電気システムがなぜ突然誤動作するのか考えたことはありますか?ワイヤー ハーネスが 原因である可能性があります。さまざまな電気部品を接続し、スムーズな動作を保証する重要なコンポーネントです。不良なワイヤリング ハーネスを診断することは、高額な修理や安全上の問題を回避するために非常に重要です。この記事では、ワイヤー ハーネスとは何か、その重要性、およびワイヤー ハーネスの欠陥を示す一般的な症状について学びます。
ワイヤリング ハーネスは、車両や機械のさまざまな電気部品を接続するワイヤとコネクタの束です。通常、次のものが含まれます。
● ワイヤ: 部品間に電気を伝えます。
● コネクタ: ワイヤをデバイスまたは他の配線セクションに接続します。
● 端子: コネクタに嵌合するワイヤの金属端。
● 保護カバー: ワイヤを損傷から保護するプラスチックまたは布製のスリーブなど。
● クリップとタイ: ハーネスを所定の位置に保持し、動きや摩耗を防ぎます。
各コンポーネントは、電気信号と電力がシステム全体で安全かつ効率的に移動することを保証します。
車両では、ワイヤー ハーネスは神経系のような役割を果たします。バッテリーやコントロールユニットからの電力と信号を、ライト、センサー、点火システム、エンターテイメントユニットなどのさまざまな部品に送信します。ハーネスはワイヤーを単一のユニットにまとめ、取り付けとメンテナンスを簡素化します。
車の電源を入れると、ワイヤーハーネスによってスターターモーター、ライト、ダッシュボードに電流が流れます。センサーはハーネスを介してデータをエンジン コントロール ユニットに送り返し、車両のパフォーマンスを調整できるようにします。ハーネスが適切に機能していないと、これらの接続が失敗し、誤動作や安全上の危険が生じる可能性があります。
ワイヤーハーネスは、電気システムが確実に動作するようにするために、次のような重要な役割を果たします。
●ワイヤーの保護：ワイヤーを束ねることで摩擦、熱、湿気による磨耗を防ぎます。
●取り付けミスを軽減：車種別専用ハーネスを組み立て済みなので取り付けミスを軽減します。
● 診断の容易化: 配線が整理されているため、技術者は故障を発見しやすくなります。
●安全性の向上：絶縁され固定されたワイヤーにより、ショートや火災のリスクが軽減されます。
● 耐久性の向上：ハーネスは、バラ線に比べて振動や環境ストレスに強くなります。
本質的に、ワイヤリング ハーネスは車両の電気ネットワークのバックボーンであり、すべてのコンポーネントが通信して適切に機能することを可能にします。
ヒント: ハーネスを検査または修理する前に必ず車両の配線図を参照し、コンポーネントと配線経路を正確に特定してください。
不良なワイヤリング ハーネスを早期に特定すると、高額な修理や危険な状況を避けることができます。注意すべき最も一般的な兆候は次のとおりです。
ワイヤーハーネスの欠陥を示す最初の手がかりの 1 つは、何度も発生する電気的な問題です。次のことに気づくかもしれません:
● ダッシュボードライトのちらつき
● ヘッドライトが予期せず暗くなったり明るくなったりする
● ラジオやその他の付属品がランダムに切り取られる
これらの問題は、ワイヤの損傷や接続の緩みによって電気の流れが遮断されるために発生します。問題は一時的に自然に解決したように見えますが、時間の経過とともに悪化する可能性があります。
ワイヤーハーネスが不良であると、エンジンの動作に影響を与える可能性があります。症状としては次のようなものがあります。
● 警告なしにエンジンが停止する
● 車の始動が難しい
●アイドリング異常や失火
●走行中に突然電源が落ちた場合
ワイヤーハーネスはセンサーと制御ユニットを接続しているため、損傷があると誤った信号が送信されたり、電源が遮断されたりする可能性があります。これにより、エンジン制御ユニットが混乱し、不安定な動作が発生する可能性があります。
特定の電気部品が動作しなくなった場合は、ワイヤー ハーネスが原因である可能性があります。以下に注意してください:
● ヘッドライト、ブレーキ ライト、方向指示器が機能していない
● パワーウィンドウまたはロックが反応しない
● ダッシュボードのゲージや警告灯の故障
● 燃料ポンプまたは点火システムが作動していない
これらの障害は、多くの場合、ワイヤーの断線、コネクタの腐食、またはハーネスの短絡を示しています。場合によっては、損傷が局所的に発生し、特定のシステムのみに影響を与えることがあります。
注: 断続的または部分的な電気的故障は、コンポーネントの故障ではなく、ワイヤリング ハーネスの問題を示していることが多いため、電気的問題を診断するときは、必ず最初にハーネスを検査してください。
まず、目に見える損傷の兆候がないかワイヤー ハーネスを慎重に検査します。探す：
● 絶縁体の擦り切れまたは亀裂: ワイヤが露出していると、ショートや断線が発生する可能性があります。
● 焼け跡または溶けた部分: 過熱または電気的ショートを示します。
● コネクタの腐食: 緑色または白色の堆積物により、電気の流れが遮断される可能性があります。
● コネクタの緩みまたは外れ: 断続的な障害が発生する可能性があります。
● 壊れたクリップまたはタイ: ワイヤーが動いたり、早期に摩耗したりする可能性があります。
懐中電灯を使用して、見えにくい領域を検査します。ワイヤやコネクタを軽く揺すって、緩みや破損がないか確認します。ハーネスが曲がったり、熱源の近くを通過したりする部分は摩耗しやすいため、注意してください。
マルチメーターはワイヤーハーネスの問題を診断するために不可欠です。以下の測定に役立ちます。
● 導通性: ワイヤが端から端まで損傷していないかどうかを確認します。
● 電圧: 電力がコンポーネントに到達していることを確認します。
● 抵抗: 高抵抗の原因となるワイヤの腐食または損傷を検出します。
導通をテストするには、バッテリーを取り外し、ワイヤーを切り離します。マルチメータを導通モードに設定し、各ワイヤの端にプローブをタッチし、ビープ音を聞きます。ビープ音が鳴らない場合は、休憩が存在することを意味します。
イグニッションをオンにし、コネクタの電圧を測定して電圧を確認します。期待値については、測定値を車両の配線図と比較してください。
コネクタ間の抵抗を測定します。異常に高い抵抗は腐食または損傷を示唆しています。
損傷したワイヤには次のような問題が発生することがよくあります。
●銅が露出した切り傷や傷。
●絶縁体が焼けたり、変色したり。
● 熱による損傷を示す硬さや脆さ。
コネクタには次のものが表示される場合があります。
●ピンが曲がったり折れたりする。
●嵌合の緩みや内部の腐食。
● プラスチック製ハウジングにひび割れや破損がある。
損傷を見つけた場合は、その場所に印を付けて、修理または交換の計画を立ててください。場合によっては、コネクタの内部に損傷が隠れている場合があるため、慎重に取り外して両側を検査してください。
ヒント: ショートを防止し、診断中の安全を確保するために、テストや配線の処理を行う前に必ずバッテリーを取り外してください。
修理や交換を始める前に、必要な工具と材料をすべて集めてください。すべてを準備しておくことで時間を節約し、安全性を確保します。一般的なツールと材料には次のものがあります。
●ワイヤーストリッパーとカッター：被覆を剥がし、ワイヤーを所定の長さに切断します。
●圧着工具：コネクタを確実に取り付けるため。
●はんだごてとはんだ：強力で耐久性のある電線接続用。
●熱収縮チューブ：接続された電線の絶縁と保護に。
●絶縁テープ：ワイヤーの追加絶縁と固定に。
● 交換用ワイヤとコネクタ: 元のワイヤのゲージとタイプと一致します。
●マルチメーター：電気の導通と電圧をテストします。
● 結束バンドとクリップ: ハーネスを整理して所定の位置に固定します。
●保護手袋および安全メガネ：個人の保護のため。
車両や機器の配線図やサービスマニュアルを用意することも重要です。ワイヤの色、コネクタの種類、配線パスを識別するのに役立ちます。
電気システムの作業にはリスクが伴います。怪我やさらなる損害を避けるために、次の安全上の注意事項に従ってください。
● 作業を始める前にバッテリーまたは電源を外してください。
● 衝撃や破片から保護するために、絶縁手袋と安全メガネを着用してください。
● 危険を軽減するため、乾燥した明るい場所で作業してください。
● 部品に引っかかる可能性があるので、ゆるい衣類や装飾品は避けてください。
●工具は正しく使用し、良好な状態を保ってください。
● 再組み立て時の混乱を避けるため、切断する前にワイヤにラベルを付けてください。
● 電源を再接続する前に、接続を再確認してください。
● 絶対に必要で訓練を受けている場合を除き、通電中の回路では作業しないでください。
1. 損傷した部分を特定します。目視検査とマルチメーターテストを使用して、破損、腐食、またはショートを特定します。
2. 損傷したワイヤを取り外します。隣接するワイヤやコネクタを損傷しないように、欠陥のあるワイヤ部分を慎重に切り取ります。
3. 交換用ワイヤを準備します。新しいワイヤを適切な長さに切り、両端から約 1/4 インチの絶縁体を剥がします。
4. 接続を行います: はんだ付け方法: ワイヤーの端を一緒にねじり、接合部をはんだ付けし、熱収縮チューブを上にスライドさせて熱で収縮させます。
ａ．圧着方法: 圧着コネクタと圧着工具を使用してワイヤを固定し、熱収縮チューブで覆います。
5. 絶縁および保護: 熱収縮チューブまたは絶縁テープを使用して、露出した接続を完全に覆います。これにより、ショートや腐食が防止されます。
6. ハーネスを固定します。結束バンドまたはクリップを使用してハーネスを所定の位置に固定し、鋭利なエッジ、可動部品、または熱源を避けます。
7. バッテリーまたは電源を再接続します。すべての修理が完了したら、電源を再接続します。
8. システムをテストします。車両または機器の電源を入れ、すべての電気コンポーネントが正しく機能するかどうかを確認します。必要に応じてマルチメーターを使用して電圧と導通を確認します。
9. 最終検査: 緩んだワイヤやコネクタが残っていないことを確認します。ハーネスが安全かつ確実に配線されていることを確認します。
損傷が広範囲にわたる場合、またはコネクタが修復不可能なほど腐食している場合は、ワイヤリング ハーネス全体を交換することを検討してください。これは、より信頼性の高い長期的なソリューションとなります。
ヒント: ワイヤーハーネスを修理するときは、安全性と適切な機能を確保するために、常に元の仕様に一致するワイヤーとコネクタを使用してください。
ワイヤーハーネスを良好な状態に保つには、定期的なチェックから始めます。ハーネスは数か月ごと、または車両の定期メンテナンス時に点検してください。亀裂、ワイヤの擦り切れ、コネクタの緩みなどの摩耗の兆候がないかどうかを確認します。コネクタを丁寧に掃除して、電気接触不良の原因となる汚れや腐食を取り除きます。ハーネスを所定の位置に固定している緩んだクリップや紐を締めて、動いたり鋭い端に擦れたりしないようにします。
ライト、センサー、スイッチなどの電気コンポーネントが適切に機能しているかどうかをチェックする習慣をつけましょう。電気的な問題を早期に検出すると、ワイヤー ハーネスの問題が悪化する前に指摘される可能性があります。オイル交換またはタイヤ交換の際に、配線検査を含めるよう整備士に依頼してください。
湿気、熱、汚れ、化学物質などの環境要因により、時間の経過とともにワイヤーハーネスが損傷する可能性があります。排気管やエンジンブロックなどの熱源から確実に遠ざけてハーネスを保護してください。保護スリーブまたは導管を使用して、ワイヤを摩耗や露出から保護します。
湿気をはじいて腐食を防ぐために、コネクタを絶縁グリースで密封します。高圧水でエンジン ベイを洗浄しないでください。コネクタ内に水が押し込まれ、ショートが発生する可能性があります。冬の厳しい地域にお住まいの場合は、道路用塩は腐食を促進するため、すぐに洗い流してください。
車両の作業をするときは、ワイヤーを挟んだり引っ張ったりしないように注意してください。齧歯動物は配線を噛む可能性もあるため、齧歯の兆候に気付いた場合は、齧歯動物よけの使用を検討してください。
ワイヤーハーネスの寿命を最大限に延ばすには、次のベスト プラクティスに従ってください。
● ワイヤゲージと絶縁タイプに適合する純正または高品質の交換部品を使用してください。
● ワイヤを不必要に接続しないでください。必要に応じて、適切なコネクタを使用し、熱収縮チューブでスプライスをシールしてください。
● ワイヤーハーネスは振動による損傷を防ぐため、クリップまたは結束バンドを使用してしっかりと固定してください。
● 修理時の誤接続を避けるために、配線図を手元に保管してください。
● 隠れた損傷が疑われる場合、または修理しても電気的な問題が解決しない場合は、専門家による検査を計画してください。
ワイヤーハーネスを優しく扱い、損傷から保護することで、電気的故障や高価な修理のリスクが軽減されます。適切にメンテナンスされたハーネスは、車両の信頼性と安全性をサポートします。
ヒント: コネクタに誘電グリースを定期的に塗布すると、湿気による腐食を大幅に軽減し、ワイヤリング ハーネスの寿命を延ばすことができます。
場合によっては、ワイヤー ハーネスの問題が単純な解決策を超えてしまうことがあります。努力にもかかわらず電気的な問題が解決しない場合は、専門家の助けを求めることが賢明です。専門家に相談する時期が来ている兆候は次のとおりです。
● 複雑な損傷または隠れた損傷: ワイヤが深く埋め込まれている場合、またはコネクタが内部で腐食している場合、専門家は安全に検査および修理できるツールを持っています。
● 繰り返されるヒューズの切れまたはショート: これらは、高度な診断が必要な配線障害を示している可能性があります。
● 配線図や技術的知識の欠如: 専門家は詳細な回路図とトレーニングにアクセスできます。
● 安全性への懸念: 電気システムの取り扱いに自信がない場合は、技術者が怪我やさらなる損傷を防ぐことができます。
● 大規模なハーネス交換: 大規模な再配線は、多くの場合、信頼性と安全基準への準拠を確保するために専門家が行うのが最適です。
プロの電気技師や認定自動車技術者は、高度なマルチメーター、オシロスコープ、配線テスターなどの特殊な機器を使用します。また、修理がメーカーの仕様を満たしていることを保証し、車両の保証と安全性を維持します。
自分でトラブルシューティングを試したい場合、またはさらに詳しく知りたい場合は、多くのリソースが役に立ちます。
● サービス マニュアル: メーカーのマニュアルには、配線図、コネクタのピン配置、トラブルシューティング ガイドが記載されています。
● オンライン フォーラムとコミュニティ: 自動車や機械のフォーラムなどのプラットフォームには、経験豊富なメンバーが修正を共有していることがよくあります。
● YouTube チュートリアル: 検査、テスト、修復技術をステップバイステップのビデオで紹介します。
● 診断ツール: DIY 診断には、手頃な価格のマルチメーターと回路テスターが不可欠です。
● メーカーまたはディーラーのサポート: 機器メーカーに問い合わせると、正式なガイダンスや交換部品が提供されます。
●技術トレーニングコース：専門家や愛好家向けに、自動車の電気システムに関するコースで理解を深めます。
これらのリソースを使用すると、ワイヤー ハーネスの問題を安全かつ効果的に診断するスキルと自信が向上します。
Q1: ワイヤーハーネスが不良な場合、エンジンが始動しなくなる可能性がありますか? はい、ワイヤーやコネクターが損傷すると、電源やセンサー信号が遮断され、エンジンが始動できなくなる可能性があります。
Q2: ワイヤリング ハーネスを修理する必要があるのか、完全に交換する必要があるのかはどうすればわかりますか? 数本のワイヤの擦り切れなどの軽微な損傷は修復できます。広範囲の腐食、溶解、または複数の破損したコネクタは通常、交換が必要です。
Q3: ワイヤーハーネスに欠陥がある状態で運転しても安全ですか?危険です。配線に誤りがあると、断続的な故障、ショート、さらには火災の原因となることがあります。問題には速やかに対処してください。
Q4: ワイヤーハーネスの修理にはどのくらい時間がかかりますか? 簡単な修理であれば 1 時間以内で済む場合もあります。車両の複雑さによっては、完全な交換には数時間かかる場合があります。
Q5: 汎用ワイヤーハーネスを代替品として使用できますか? 汎用ハーネスは適合しない、または仕様を満たさない可能性があります。常に、お客様のモデル用に設計された OEM または高品質のカスタム ハーネスを目指してください。
Q6: ワイヤーハーネスのトラブルシューティングにはどのようなツールが必要ですか?マルチメーター、ワイヤーストリッパー、クリンパー、はんだごて、配線図は必須です。
ヒント: 疑問がある場合は、コストのかかる間違いを避け、ワイヤー ハーネスが安全で信頼できるものであることを確認するために、早めに専門家に相談してください。

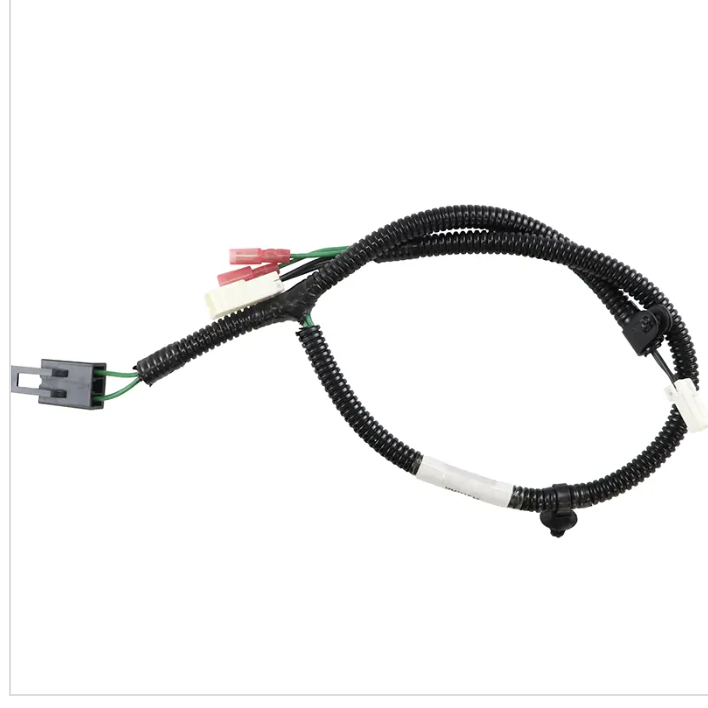

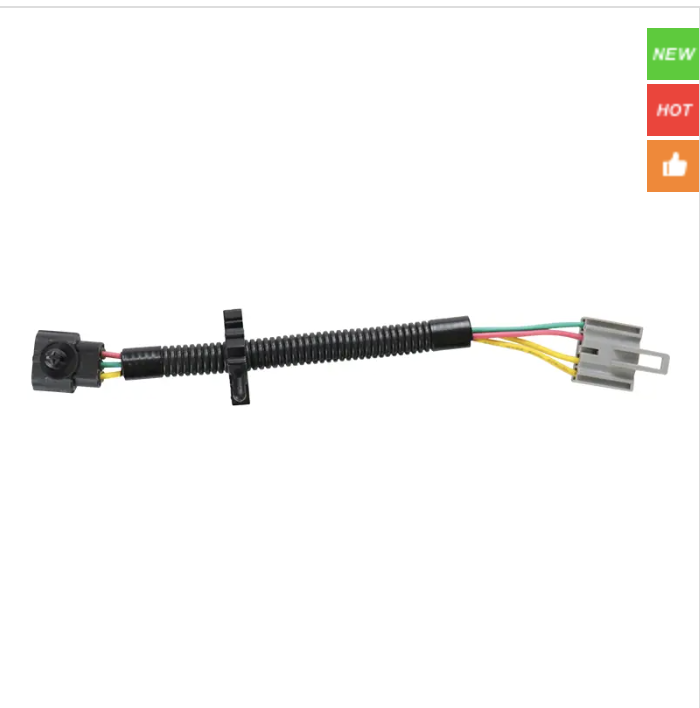

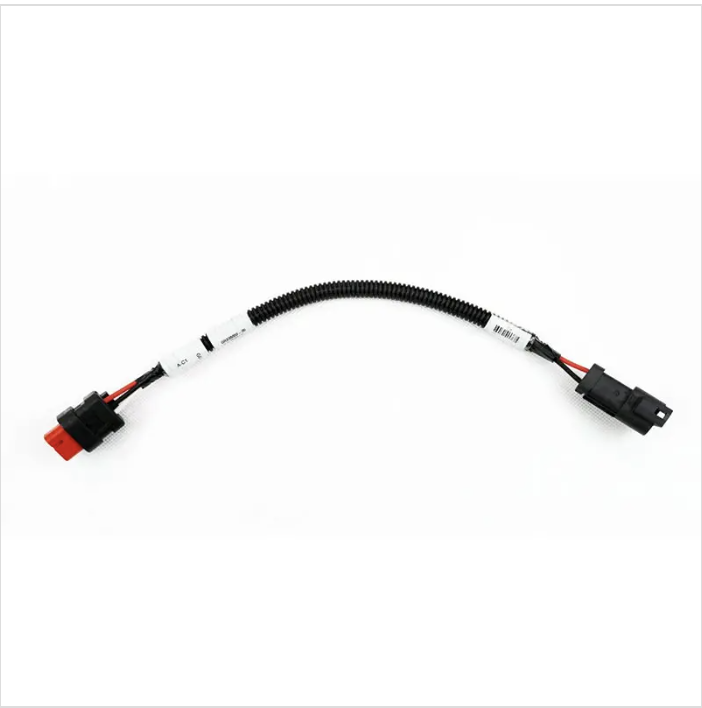

欠陥のあるワイヤー ハーネスを特定することは、車両の安全性とパフォーマンスにとって非常に重要です。症状には、断続的な電気的な問題、エンジンの異常な動作、コンポーネントの故障などが含まれます。定期的な検査と予防措置により、ハーネスの健康状態を維持できます。問題に迅速に対処することで、高額な修理を回避し、信頼性を確保します。 山東銭宇建機有限公司 は、車両の安全性と効率性を向上させる高品質のワイヤー ハーネス ソリューションを提供します。同社の製品は環境ストレスに耐えるように設計されており、長期的な価値と信頼性を提供します。
A: 一般的な兆候には、断続的な電気的な問題、エンジンの異常な動作、電気コンポーネントの故障などがあります。これらの症状は、ワイヤー ハーネスに潜在的な損傷または障害があることを示しています。
A: ワイヤリング ハーネスは電力と信号を伝送し、ワイヤを 1 つのユニットにまとめて設置とメンテナンスを簡素化し、コンポーネント間の信頼性の高い通信を確保します。
A: 定期的なメンテナンスにより、摩耗、腐食、環境による損傷が防止され、安全性と信頼性の高い機能が確保されます。ワイヤーハーネスを適切に維持すると、高額な修理や電気的故障のリスクが軽減されます。
