ゼロターン芝刈り機の電気システムがどのように整理されているのか疑問に思ったことはありますか?答えは ワイヤーハーネスにあります。ワイヤーを束ねる重要な部品で、スムーズな操作と安全性を確保します。しかし、元のハーネスがなくなったらどうなるでしょうか?この投稿では、ワイヤー ハーネスの重要性、再配線時に直面する課題、およびそれらに効果的に取り組む方法について学びます。
ゼロターン芝刈り機は、スムーズに動作するためにいくつかの重要な電気部品に依存しています。
バッテリー: 電気システム全体に電力を供給します。
イグニッションスイッチ: エンジンを始動または停止するための電力の流れを制御します。
スターターソレノイド: スターターモーターを作動させるリレーのように機能します。
安全スイッチ: シート、ブレーキ、ブレード係合スイッチが含まれます。これらにより、偶発的な起動やブレードの噛み合いが防止されます。
センサー: 安全な操作を確保するために、エンジン温度やブレードの位置などを監視します。
各コンポーネントは芝刈り機の機能において重要な役割を果たします。たとえば、イグニッション スイッチはソレノイドに電力を送り、ソレノイドがスターター モーターを作動させます。安全スイッチは、状況が危険な場合に回路を遮断し、エンジンまたはブレードを即座に停止します。

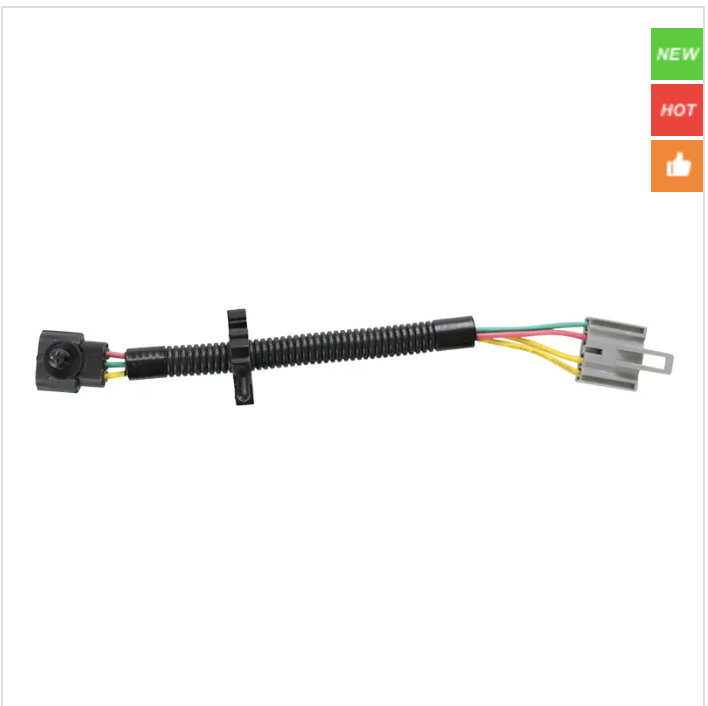

ワイヤーハーネスは、これらすべての電線を 1 つの組織ユニットに束ねます。これは次の点に役立ちます。
振動、湿気、熱による損傷からワイヤーを保護します。
機能に応じてワイヤをグループ化することで、設置を簡素化します。
ワイヤーをきちんと配線して分離し、ショートや電気ノイズを防ぎます。
配線の絡みを減らし、回路を明確に識別することでメンテナンスが容易になります。
元のワイヤーハーネスを使用しない場合、再配線とは、この組織化されたシステムを手動で再作成することを意味します。慎重にワイヤを配線し、接続を確保し、各回路のワイヤゲージが正しいことを確認する必要があります。ハーネスを適切に設計すると、誤動作の原因となるショート、故障、電気ノイズのリスクが軽減されます。
これらのコンポーネントとワイヤーハーネスの役割を理解することは、再配線を成功させるための基礎となります。電力がどこに流れるか、安全機能がどのように統合されるかを知ることは、再構築中の間違いを避けるのに役立ちます。
ヒント: 再配線する場合は、各ワイヤにその機能と接続先ごとにラベルを付けます。これにより、トラブルシューティングと将来の修理がはるかに簡単になります。
元のワイヤーハーネスを使用せずにゼロターンモアを再配線するには、クリーンで安全、信頼性の高い接続を確保するための適切なツールが必要です。用意しておくべきものは次のとおりです。
ワイヤーストリッパーとカッター: 絶縁体を除去し、ワイヤーを所定の長さに切断します。
圧着工具：端子やコネクタを確実に取り付けるための工具です。
はんだごてとはんだ: しっかりとした永久的な電気接続用。
熱収縮チューブ: はんだ付けされた接合部を絶縁し、保護します。
電気テープ: 追加の絶縁および固定ワイヤー。
マルチメーター: 電圧、導通をテストし、配線の問題を診断します。
ドライバーとレンチ：パネルの取り外しや配線の固定に使用します。
結束バンド: ワイヤーをきちんと束ねて配線し、損傷を防ぎます。
ワイヤ コネクタと端子: ワイヤを接続するためのさまざまなスペード、リング、バット コネクタ。
これらのツールを準備しておくと、再配線プロセスがよりスムーズかつ安全になります。
安全性とパフォーマンスにとって、正しいワイヤーゲージを選択することが重要です。使用するワイヤが細すぎると過熱や電圧降下が発生する可能性があり、ワイヤが太すぎると配線が難しくなり、不必要にコストがかかる可能性があります。
12 ～ 14 ゲージ: スターター モーター、バッテリー ケーブル、ソレノイド接続などの大電流回路に使用します。
16 ～ 18 ゲージ: 点火スイッチ、安全スイッチ、アクセサリ回路に適しています。
20 ～ 22 ゲージ: センサーや表示灯などの低電流信号に最適です。
具体的な推奨事項については、芝刈り機の配線図またはマニュアルを確認してください。疑わしい場合は、電流を安全に処理できるように少し太いワイヤを選択してください。また、熱、湿気、摩耗に対する耐性が優れているため、屋外使用または自動車用途向けに定格されたワイヤーを使用してください。
電気システムの作業では、怪我や損傷を防ぐために注意が必要です。以下の安全上のヒントに従ってください。
最初にバッテリーを取り外します: ショートや衝撃を避けるため、作業を開始する前に必ずマイナス端子を取り外してください。
保護具を着用してください: 絶縁手袋と安全メガネは、偶発的な火花や鋭い刃から保護します。
乾燥した環境での作業: ショートや腐食の原因となる可能性のある湿気を避けてください。
適切な工具を使用する: ワイヤやコネクタを損傷する可能性がある間に合わせの工具は避けてください。
ワイヤーの挟み込みや押しつぶしを避ける: ワイヤーを可動部品、鋭利なエッジ、または熱源から離して配線します。
ワイヤにラベルを付ける: 設置時や将来のメンテナンス時の混乱を避けるために、各ワイヤの機能と接続先をマークします。
接続を再確認してください: 配線が緩んでいたり間違っていると、ショート、ヒューズ切れ、または機器の故障が発生する可能性があります。
メーカーのガイドラインに従ってください: 可能な限り配線図と仕様を参照してください。
これらの予防措置を講じることで、再配線作業を安全かつ確実に行うことができます。
ヒント: 電気テープだけではなく、はんだ付け接合部に熱収縮チューブを使用します。断熱性が向上し、湿気や振動から永続的に保護されます。
まずは芝刈り機の配線レイアウトを追跡します。元のハーネスがなくなった場合でも、残っているワイヤ、コネクタ、または端子を探してください。ノートブックまたはデジタル ツールを使用して、配線図をスケッチします。各コンポーネント: バッテリー、イグニッション スイッチ、ソレノイド、安全スイッチ、付属品にマークを付けます。このマップは、電力の流れと配線の接続場所を理解するのに役立ちます。後で混乱を避けるために、作業中にワイヤにラベルを付けます。
次に、損傷したワイヤーをすべて慎重に取り外します。ワイヤーカッターを使用して、コネクタまたは端子の近くのワイヤーを切ります。ワイヤーを強く引っ張らないでください。コンポーネントに損傷を与えたくないからです。ラベルを付けるか写真を撮ることで、各ワイヤーがどこに接続されているかを追跡します。コネクタや端子が腐食している場合は、ワイヤーブラシや接点クリーナーを使用して掃除してください。
正しいゲージを各回路の現在の負荷に合わせて、交換用ワイヤを選択してください。スターターなどの高電流部品には、12 または 14 ゲージのワイヤーを使用します。点火スイッチと安全スイッチには、16 または 18 ゲージが適しています。低電流アクセサリの場合は、20 または 22 ゲージで十分です。熱、湿気、摩耗に耐える、屋外または自動車での使用に適した定格のワイヤーを選択してください。回路を簡単に識別できるように、可能であれば色分けされたワイヤを使用してください。
バッテリーのプラス端子を赤い線でイグニッションスイッチに接続することから配線を開始します。イグニッションスイッチからスターターソレノイドのプラス端子まで配線します。この設定により、イグニッション スイッチがソレノイドを制御し、スターター モーターが作動します。ソレノイドをモアフレームまたはバッテリーのマイナス端子に正しく接地してください。適切なコネクタを使用し、すべての接続部をはんだ付けまたは圧着によって固定し、熱収縮チューブで保護します。
安全スイッチは、危険な状況が発生した場合にエンジンを停止し、事故を防ぎます。シートスイッチ、ブレーキスイッチ、ブレードエンゲージメントスイッチをイグニッションスイッチとスターターソレノイドの間に直列に配線します。これは、電力の流れを可能にするためにすべてのスイッチを「閉じた」(安全な)必要があることを意味します。いずれかのスイッチが開くと回路が壊れ、芝刈り機は起動しなくなります。配線マップを使用して、これらのスイッチを正しく配置します。コネクタを固定し、マルチメーターを使用して各スイッチの導通をテストします。
芝刈り機にヘッドライトやゲージなどのアクセサリが付いている場合は、これらをメインスターター回路とは別に配線してください。過負荷から保護するためにヒューズを介してバッテリーのプラス端子に接続します。必要に応じて、これらのアクセサリを制御するスイッチを追加します。アクセサリ ワイヤを熱や可動部品から遠ざけて配線します。損傷や電気ノイズを防ぐために、結束バンドでワイヤーをきちんと束ねてください。
ヒント: 取り外しおよび取り付けの際には、必ず各ワイヤにラベルを付けてください。これにより、トラブルシューティングと将来の修理が大幅に簡素化されます。
ゼロターン芝刈り機の配線を再配線した後、すべてが正しく安全に動作することを確認するためのテストが非常に重要です。この手順は、現場で芝刈り機を使用する前に、配線ミスや接続不良を発見するのに役立ちます。
マルチメーターは電気テストの最良の友です。これを使用して次のことを行います。
電圧のチェック: バッテリー電圧がイグニッション スイッチ、ソレノイド、安全スイッチなどの重要なポイントに達していることを確認します。これにより電力の流れが確認されます。
連続性のテスト: ワイヤとスイッチが接続されたときに完全な回路を形成していることを確認します。たとえば、シートとブレーキのスイッチをテストして、作動時に回路が閉じるかどうかを確認します。
短絡の検出: 抵抗を測定して、意図しない接続や断線を見つけます。抵抗値が存在しないはずの抵抗が低い場合は、短絡を示します。
システムに電力を供給する前に、必ずワイヤを個別にテストしてください。メーターへの損傷を避けるために、導通または抵抗をテストするときはバッテリーを取り外してください。
安全スイッチは、危険な状況が発生した場合にエンジンを停止し、事故を防ぎます。再配線した後、各スイッチをテストします。
シートスイッチ: シートに座り、回路が閉じているかどうかを確認します。立ち上がって開くことを確認します。
ブレーキ スイッチ: ブレーキ ペダルを踏み、回路の導通をテストします。ブレーキを解除し、開回路がないか確認します。
ブレード エンゲージメント スイッチ (PTO): ブレード コントロールをオンまたはオフにし、それに応じてスイッチが回路を開閉することを確認します。
いずれかのスイッチに障害が発生すると、芝刈り機が予期せず起動するか、まったく起動しない場合があります。芝刈り機を操作する前に、故障したスイッチを修理または交換してください。
完全に使用する前に、安全で管理された空間で芝刈り機をテストしてください。
刃は外しておいてください。
芝刈り機を始動し、スムーズに動作するかどうかを観察します。
点火、ブレーキ、ブレードの噛み合いを含むすべての制御をテストします。
配線に問題があることを示す異常なノイズ、火花、臭いがないか確認してください。
安全スイッチが設計どおりにエンジンまたはスターターを停止するかどうかを監視します。
管理されたテストにより怪我のリスクが軽減され、配線障害による損傷から芝刈り機を保護します。
ヒント: 芝刈り機を始動する前に、マルチメーターを使用して実際の条件下で各安全スイッチの動作を確認し、再配線作業が安全かつ効果的であることを確認してください。
元のワイヤーハーネスを使用せずにゼロターンモアを再配線すると、いくつかの課題が生じる可能性があります。これらの一般的な問題とその修正を理解することは、安全で信頼性の高い電気システムを確保するのに役立ちます。
電気ノイズは干渉を引き起こし、センサー、スイッチ、点火システムに障害を与える可能性があります。多くの場合、不安定な動作や誤った信号として現れます。
ノイズを軽減するには:
電源線と信号線を分離する: 高電流線 (スターター、バッテリー ケーブル) を低電流センサーまたはスイッチ線から遠ざけてください。
シールド ケーブルを使用する: 敏感な回路の場合、シールド ワイヤが外部干渉をブロックします。
フェライト ビーズの追加: クリップオン フェライト ビーズがワイヤ上の高周波ノイズを吸収します。
確実な配線: ワイヤーが緩んだり振動したりすると、ノイズが発生する可能性があります。結束バンドを使用してワイヤーをしっかりと固定します。
接地ループを避ける: 複数の接地経路によって引き起こされるノイズを防ぐために、単一のしっかりした接地点を確保してください。
短絡は、ワイヤが互いに接触したり、意図せずに接地された金属に触れたりすると発生します。ヒューズが切れたり、ワイヤが溶けたり、電力が流れなくなったりします。
ショートを防止または修正するには:
ワイヤの絶縁を検査します。裸線が露出している亀裂、切断、磨耗箇所がないか確認します。
熱収縮チューブを使用します: はんだ付けまたは圧着された接合部をカバーして絶縁し、保護します。
ワイヤーの挟み込みを避ける: 可動部品や鋭利なエッジからワイヤーを遠ざけて配線します。
コネクタを確認してください: コネクタが緩んでいたり腐食していると、ショートが発生する可能性があります。必要に応じて掃除または交換します。
連続性のテスト: マルチメーターを使用して、ワイヤ間またはアースへの予期しない接続を見つけます。
問題が発生した場合、体系的なトラブルシューティングは根本原因の特定に役立ちます。
目視検査から始めます: 明らかな損傷や接続の緩みを探します。
マルチメーターを使用する: 回路の電圧レベル、導通、抵抗をチェックします。
一度に 1 つの回路をテストする: 配線の一部を分離して問題を絞り込みます。
安全スイッチを確認してください: スイッチに欠陥があるか配線が間違っていると、起動できなくなったり、シャットダウンが発生したりする可能性があります。
配線図を参照する: 一般的な図でも、正しい配線配線を確認するのに役立ちます。
疑わしいコンポーネントを交換する: 場合によっては、スイッチ、ソレノイド、またはコネクタが故障し、交換が必要になることがあります。
ヒント: 設置中にワイヤにラベルを付け、配線レイアウトを文書化します。これにより、トラブルシューティングが迅速化され、複雑な再配線プロジェクトでのエラーが減少します。
元のワイヤーハーネスを使用せずにゼロターン芝刈り機を再配線する場合、ベストプラクティスに従うことで、作業が持続し、安全な状態が確保されます。適切な技術を使用すると、頻繁な修理や電気的な問題を回避できます。
屋外または自動車用に作られたコネクタを選択してください。安価な代替品よりも湿気、腐食、振動に対する耐性が優れています。探す：
密閉型コネクタ: 水や汚れの侵入を防ぎます。
金メッキまたは錫メッキ端子: 腐食を軽減し、導電性を向上させます。
ロック機構：振動によるコネクタの緩みを防止します。
ワイヤーを一緒にねじったり、単純な絶縁テープだけを使用したりすることは避けてください。代わりに、熱収縮チューブで覆われた圧着コネクタまたははんだ接合を使用してください。これにより、簡単には壊れない、強力で耐久性のある接続が作成されます。
ワイヤーの配線方法は、ワイヤーの寿命と芝刈り機の安全性に影響します。次のヒントを考慮してください。
ワイヤーを熱源から遠ざけてください。高温になるエンジン部品や排気エリアを避けてください。
可動部品を避ける: ワイヤーがベルト、ブレード、ステアリング部品に擦れないように注意してください。
結束バンドまたはケーブル クランプを使用します。振動による損傷を防ぐためにワイヤをしっかりと固定します。
機能ごとにワイヤを束ねる: 点火ワイヤ、スタータワイヤ、およびアクセサリワイヤを個別にグループ化し、電気ノイズを低減します。
ある程度のたるみを残しておきます。ワイヤーをきつく伸ばさないでください。引っ張らずに移動できるようにします。
適切な配線により、ワイヤの絶縁体の磨耗や破損が防止され、短絡や断線が減少します。
最良の配線であっても定期的なチェックが必要です。
損傷した絶縁体を探します。亀裂や切断があると、ワイヤが湿気にさらされ、ショートします。
コネクタをチェックします。コネクタがしっかりと固定され、腐食していないことを確認します。
安全スイッチをテストする: 芝刈り機の安全性を維持するために、それらが正しく動作することを確認します。
端子をきれいにします: 汚れや酸化物を取り除き、良好な電気的接触を維持します。
摩耗したワイヤーを交換する: 摩耗の兆候が見られるワイヤーは、故障する前に交換してください。
少なくとも芝刈りシーズンに 1 回、または頻繁に使用した後に点検をスケジュールしてください。早期発見により、将来的に大きな問題が発生するのを防ぎます。
ヒント: コネクタに誘電グリースを塗布すると、湿気をはじいて腐食を防止し、ゼロターン芝刈り機の長期的な配線の信頼性が高まります。
純正のワイヤーハーネスがない場合、ゼロターンモアの配線をやり直すのは難しい場合があります。幸いなことに、いくつかの代替方法により、時間と労力を節約し、安全性を確保できます。
ユニバーサル ワイヤー ハーネスは組み立て済みで提供され、複数の芝刈り機モデルに適合するように設計されています。通常、それらには次のものが含まれます。
イグニッション スイッチ、ソレノイド、安全スイッチなどの一般的なコンポーネント用の標準コネクタ。
色分けされたワイヤーにより取り付けが簡単になります。
熱や湿気から守る保護スリーブ。
ユニバーサルハーネスを使用すると、再配線プロセスが高速化され、配線エラーが減少します。ただし、芝刈り機の特定のレイアウトに合わせてコネクタを変更したり、ワイヤーをトリミングしたりする必要がある場合があります。
配線の再配線が困難だと思われる場合は、専門家に依頼することを検討してください。専門家は次のように考えています。
さまざまな芝刈り機モデルと配線システムの経験。
適切なツールと診断装置。
再配線が安全基準を満たしていることを確認するための知識。
プロフェッショナル サービスは信頼性の高いパフォーマンスを保証しており、保証が付いている場合もあります。このオプションは時間を節約し、芝刈り機の損傷や安全上の問題を引き起こす可能性のある配線ミスのリスクを軽減します。
OEM (相手先商標製品製造業者) ワイヤー ハーネスは、芝刈り機のモデル専用に設計されています。利点は次のとおりです。
完璧なフィット感と互換性。
工場配線標準を維持。
安全機能と機能性は維持されています。
OEM 部品は高価になる傾向があり、調達に時間がかかる場合があります。ただし、これらは最も高い信頼性を提供するため、多くの場合、長期間の使用が推奨されます。
ヒント: 代替手段を選択する場合は、コスト、時間、安全性のバランスを考慮してください。高品質のハーネスや専門家の支援に投資することで、後で高額な修理が発生するのを防ぐことができます。
元のハーネスを使用せずにゼロターンモアを再配線するには、主要な電気コンポーネントを理解し、適切なツールを使用する必要があります。ワイヤーゲージを適切に選択し、安全上の注意事項に従うことで、機能が効果的に回復します。将来のアップグレードでは、ワイヤー ハーネス コンポーネントを整理することでメリットが得られ、パフォーマンスと信頼性が向上します。高品質のソリューションをお求めの場合は、 Shandong Qianyu Construction Machinery Co., LTD の製品をご検討ください。は、耐久性があり効率的な機器で知られており、メンテナンスや修理のニーズに大きな価値を提供します。
A: ワイヤーハーネスは電線を束ねて整理し、損傷から保護し、設置とメンテナンスを簡素化します。
A: システムをマッピングし、正しいワイヤゲージを選択し、コンポーネントを手動で接続して再配線し、確実に絶縁された接続を確保します。
A: ワイヤーゲージを正しく設定すると、過熱や電圧降下が防止され、芝刈り機の回路内で安全かつ効率的な電気の流れが確保されます。
A: ユニバーサル ハーネスは、事前に組み立てられた色分けされたワイヤーで取り付けを簡素化し、エラーを減らし時間を節約します。
A: 費用は複雑さや場所によって異なりますが、専門的なサービスに投資することで安全性と信頼性が確保され、将来の修理費用を節約できる可能性があります。
