車の電気システムがどのようにシームレスに通信するか考えたことはありますか?その秘密は ワイヤーハーネスにあります。さまざまな電気部品を接続し、スムーズな動作を保証する重要なコンポーネントです。しかし、失敗した場合はどうなるでしょうか?この投稿では、ワイヤー ハーネス、車両におけるワイヤー ハーネスの重要性、ワイヤー ハーネスが直面する一般的な問題について学びます。問題を効率的に診断して解決し、車両がスムーズに動作するようにする方法を学びましょう。

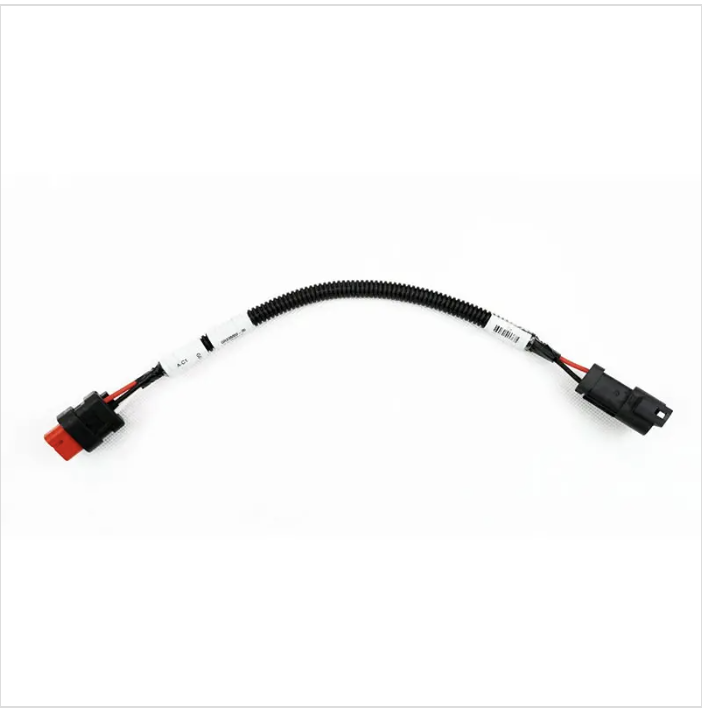

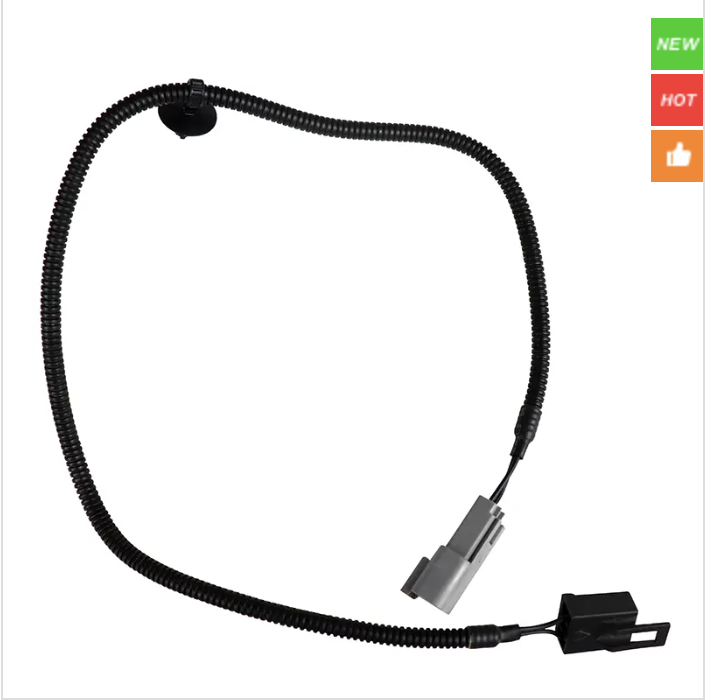

ワイヤリング ハーネスは、車両や機械のさまざまな電気コンポーネントを接続するワイヤ、コネクタ、端子の束です。通常、次のものが含まれます。
ワイヤ: 電流を流す絶縁された導体。
コネクタ: ワイヤをコンポーネントまたは他のワイヤに接続するデバイス。
端子: ワイヤをコネクタまたはデバイスに固定する金属製の端。
保護シース: ワイヤーを熱、湿気、摩耗から保護するカバー。
この組織化されたアセンブリにより、設置が簡素化され、配線が損傷から保護され、信頼性の高い電気接続が保証されます。
ワイヤーハーネスは電気操作の中枢神経系として機能します。バッテリー、イグニッション、センサー、スイッチ、アクチュエーターの間で電力と信号を伝送します。たとえば、ゼロ ターン芝刈り機では、ハーネスはバッテリーをスターター ソレノイド、安全スイッチ、点火スイッチ、およびブレード係合制御装置に接続します。この統合により、コンポーネントが通信し、調和して動作できるようになります。
ハーネスは車両の構造に合わせて特定のレイアウト向けに設計されています。ワイヤを束ねて乱雑さを最小限に抑え、ショートや断線のリスクを軽減します。適切に配線すると、故障の原因となる可動部品や高温の表面にワイヤが擦れるのを防ぎます。
ワイヤーハーネスの問題を早期に検出することで、高額な修理を回避できます。兆候には次のようなものがあります。
断続的な電気的故障: ライトがちらつき、ゲージが不安定に動作します。
エンジン始動の問題: 始動が難しい、または予期しないシャットダウンが発生します。
ヒューズが切れている: ヒューズを頻繁に交換する場合は、ショートまたは過負荷を示します。
目に見える損傷: 亀裂、ワイヤの擦り切れ、または絶縁体の溶解。
腐食: コネクタ上に緑色または白色の蓄積があり、電流の流れを妨げます。
焦げた匂い：過熱またはショートを示します。
これらの症状に気付いた場合は、ハーネスに損傷や接続の緩みがないか点検してください。マルチメーターを使用すると、導通または短絡のテストに役立ちます。
ヒント: 検査中に各ワイヤとコネクタにラベルを付けると、回路をすばやく特定してトレースできるため、診断と修理が合理化されます。
ワイヤーハーネスの問題を診断するには、適切なツールが必要です。要点は次のとおりです。
マルチメーター: 電圧、抵抗、導通を測定して、ワイヤと接続をチェックします。
テストライト: ワイヤー内の電力の存在を検出するためのシンプルなツール。
ワイヤーストリッパー: テスト中にワイヤーの端を安全に露出させるため。
電気テープ: テストまたは修理後にワイヤを絶縁します。
コネクタ ピン取り外しツール: 損傷することなくコネクタからピンを取り外すのに役立ちます。
配線図: 回路のトレースに不可欠な配線レイアウトを示します。
懐中電灯: 狭い場所や暗い場所でもはっきりと見ることができます。
これらのツールを用意しておくと、診断が効率的かつ正確になります。
1. 目視検査: ワイヤの擦り切れ、腐食、焼けた部分、コネクタの緩みなどの明らかな損傷がないかどうかを確認します。げっ歯類による損傷やこすれた箇所がないか確認してください。
2. 電力の確認: テストライトまたはマルチメーターを使用して、電力がさまざまなポイントに到達しているかどうかを確認します。バッテリーから始めて、回路パスに従います。
3. 導通テスト: マルチメーターを導通モードに設定して、ワイヤに断線がないかどうかを確認します。ワイヤーの両端にあるタッチプローブ。ビープ音は導通が良好であることを意味します。
4. コネクタの検査:コネクタを取り外し、ピンの腐食、端子の曲がり、または破損を検査します。必要に応じて掃除または交換します。
5. アースを確認します。アースが悪いと電気的な問題が発生する可能性があります。アース線と車両フレーム間の抵抗を測定してアース線をテストします。それはゼロに近いはずです。
6. ショートを探します。ショートは、ワイヤーが互いに接触したり、意図せずに接地したりすると発生します。マルチメーターを使用して、ワイヤ間またはアース間の短絡をチェックします。
7. 配線図を使用します。図に従って、どのワイヤがどこに接続されているかを確認します。これは、問題のある領域を切り分けるのに役立ちます。
断続的な電気動作: ライトがちらついたり、ゲージが飛び上がったりします。
エンジンが始動しない、または停止する: 停電により始動の問題が発生します。
ヒューズの切れ: ヒューズの故障が繰り返される場合は、ショートまたは過負荷を示します。
機能しない付属品: ホーン、ライト、またはインジケーターが機能しなくなります。
焦げた匂いまたは目に見える溶け：過熱またはショートを示します。
コネクタの腐食または緩み: 電気接触不良の原因となります。
予期しないシャットダウン: エンジンまたは電気システムがランダムに停止します。
これらの症状が見つかった場合は、さらなる損傷を避けるためにワイヤー ハーネスを徹底的に診断することが重要です。
ヒント: 回路を簡単に追跡し、修理を迅速化するために、診断中は常にワイヤとコネクタにラベルを付けてください。
間違いを避け、安全を確保するには、修理を開始する前に準備を行うことが重要です。まず、感電やショートを防ぐためにバッテリーまたは電源を外します。ワイヤーストリッパー、クリンパ、マルチメーター、絶縁テープ、熱収縮チューブ、交換用の配線やコネクタなど、必要なツールをすべて揃えます。特定の車両またはデバイスの配線図を手元に用意してください。正しい接続方法を案内します。
次に、作業スペースを掃除し、手袋や安全メガネなどの保護具を着用します。元の位置を把握できるように、取り外す前にワイヤとコネクタにラベルを付けます。このラベルは再組み立ての際に役立ち、エラーを減らします。ワイヤーハーネスの周囲に汚れ、湿気、腐食がないか点検し、必要に応じて優しく掃除してください。
損傷したハーネスを慎重に取り外すことが重要です。まず、ハーネスに接続されているすべてのコネクタと端子を慎重に外します。さらなる損傷を防ぐために、ワイヤーを直接引っ張らないでください。必要に応じてコネクタ ピン取り外しツールを使用して、ピンを曲げたり折ったりすることなく安全に引き抜きます。
ハーネスをフレームまたは本体に固定している結束バンド、クランプ、または留め具をすべて切ります。これらの留め具は再取り付けの際に必要となるため、記録しておいてください。ワイヤが接合またははんだ付けされている場合は、ワイヤ カッターまたははんだ除去ツールを使用して、接続をきれいに分離します。
近くのコンポーネントや配線を邪魔しないように、損傷したハーネス全体を慎重に取り外します。ハーネスを徹底的に検査して、損傷の程度、部分的な修理が必要か完全な交換が必要かを判断してください。
新しいワイヤーハーネスの取り付けには精度が必要です。新しいハーネスを古いハーネスのルートに沿って配置することから始めます。コネクタとワイヤの長さを比較して互換性を確認してください。調整できるように、最初はハーネスを緩めに固定します。
ラベルと配線図を参照して、ハーネスの端子とコネクタを 1 つずつ接続します。スプライスには適切な圧着またははんだ付け技術を使用し、ショートを防ぐために熱収縮チューブまたは絶縁テープで接続を絶縁します。
将来の損傷を避けるために、ハーネスを熱源、鋭利な端、可動部品から遠ざけて配線してください。元のハーネスの配線を再現し、結束バンドまたはクランプを使用してしっかりと固定します。すべての接続がしっかりしていて、正しく配置されているかを再確認してください。
最後に、バッテリーまたは電源を再接続し、電気システムをテストします。マルチメーターを使用して、重要なポイントの電圧と導通を確認します。車両またはデバイスの電源を入れて、すべての機能が正しく動作することを確認します。問題が発生した場合は、接続や配線経路をよく確認してください。
ヒント: 再取り付けを簡素化し、エラーを減らすために、取り外す前にワイヤとコネクタにラベルを付け、元のハーネス レイアウトの写真記録を保管してください。
ワイヤーハーネスの作業には、感電やショートなどの危険が伴います。修理を始める前に、必ずバッテリーまたは電源を外してください。これにより、偶発的な衝撃やコンポーネントの損傷が防止されます。火花や破片から身を守るために、絶縁手袋と安全メガネを着用してください。感電の危険を軽減するため、濡れた場所や湿気の多い場所での作業は避けてください。ワイヤーに触れる前に、マルチメーターを使用して電圧が存在していないことを確認してください。安全スイッチを永久にバイパスしないでください。機械の操作中にあなたを守ります。
ワイヤーストリッパー、クリンパ、絶縁ドライバーなど、電気作業用に設計された工具を使用してください。怪我や配線の損傷を引き起こす可能性があるため、損傷した工具や磨耗した工具の使用は避けてください。ワイヤーの皮をむくときは、導体に傷を付けたり切断したりしないように注意してください。傷を付けたり、切断したりするとワイヤーが弱くなり、故障の原因となる可能性があります。確実な接続を確保するには、正しいサイズのコネクタと端子を使用してください。はんだ付けの際は、換気の良い場所で作業し、はんだごての取り扱いには火傷をしないように注意してください。短絡を防ぐために、熱収縮チューブまたは電気テープですべてのスプライスと接続を絶縁する必要があります。
接続が緩んでいたり不良であると、断続的な障害や過熱が発生します。接続後はワイヤーを軽く引っ張って、しっかりと接続されていることを確認してください。圧着コネクタはしっかりと固定され、適切に位置合わせされている必要があります。圧着が緩んでいると抵抗が発生し、熱が発生する可能性があります。はんだ付けするときは、余分なはんだがなく、きれいで光沢のある接合部を確保してください。露出した金属をすべて絶縁材で覆います。摩耗や溶解を防ぐため、ワイヤーは鋭利な端、可動部品、または高温の表面から遠ざけて配線してください。結束バンドまたはクランプを使用してハーネスを固定し、振動による損傷を防ぎます。
ヒント: 衝撃や機器の損傷を避けるため、配線を扱う前に必ず電源が切断されていることを再確認してください。
ワイヤリング ハーネスの修理は、次のようないくつかの重要な要因によって、時間の経過とともに大幅に変わる可能性があります。
損傷の程度: 軽微な切り傷や腐食なら 1 ～ 2 時間程度かかる場合があります。ワイヤーの焼けや複数のコネクタの破損などの重大な損傷の場合は、さらに時間がかかることがあります。
ハーネスの複雑さ: 多くの回路とコネクタを備えたハーネスは、診断と修理に時間がかかります。シンプルなハーネスの方が早いです。
アクセシビリティ: ハーネスに簡単に手が届くと、修理がより早く進みます。狭いスペースやハーネスがパネルやエンジン コンパートメントを通って配線されていると、プロセスが遅くなります。
交換部品の入手可能性: 適切なワイヤ、コネクタ、工具を用意しておくと、修理が迅速化されます。部品を待っていると完成が遅れる可能性があります。
技術者の経験: 熟練した技術者が効率的に作業し、修理時間を短縮します。初心者の場合、正確さと安全性を確保するために時間がかかる場合があります。
診断時間: 特に症状が断続的である場合、正確な問題を見つけるのに実際の修復よりも時間がかかることがあります。
ワイヤーハーネスの修理には平均して 2 ～ 6 時間かかります。損傷したワイヤやコネクタの交換などの簡単な修理の場合は、1 ～ 3 時間かかると予想されます。フルハーネスの交換や複雑な再配線の場合は、6 時間以上かかる場合があります。プロのショップでは完全な交換が 1 日以内に完了する可能性がありますが、DIY の修理では工具や経験が限られているため、さらに時間がかかる場合があります。
事前に工具と部品を準備します。開始する前に、ワイヤーストリッパー、クリンパ、マルチメーター、コネクタ、および交換用ワイヤーを準備してください。
ワイヤにラベルを付けて写真を撮る: 元の配線レイアウトを文書化します。これは混乱を避け、再組み立てを迅速化するのに役立ちます。
配線図を使用する: 正確な図を参照して、回路をすばやく追跡し、問題のある領域を特定します。
清潔で明るい場所で作業する: 適切な照明と整頓された作業スペースは、間違いを減らし、効率を向上させます。
早期に継続性をテストする: 修理を行う前にマルチメーターを使用してワイヤの完全性を確認し、作業の繰り返しを防ぎます。
可能な場合は修理ではなく交換する: 場合によっては、ハーネス全体を交換することで、複数の箇所にパッチを当てるよりも時間を節約できます。
複雑な問題については専門家の助けを求めてください: 専門家は、修理をより迅速かつ安全に完了するための経験と設備を備えています。
ヒント: ダウンタイムを最小限に抑え、スムーズで効率的な修理プロセスを確保するために、ワイヤー ハーネスの修理を開始する前に、必ず工具、部品、配線図を準備してください。
ワイヤーハーネスを良好な状態に保つには、定期的な検査が重要です。ハーネスに亀裂、ワイヤの擦り切れ、コネクタの腐食がないか目視で確認します。熱、振動、湿気による摩耗の兆候がないか確認してください。マルチメーターを使用して、配線の導通と抵抗を定期的にテストします。これは、内部破損や高抵抗などの隠れた問題を、故障が発生する前に発見するのに役立ちます。安全スイッチとコネクタをテストして、それらが適切に機能することを確認します。問題を早期に発見するために、定期的な車両または機器のメンテナンス中に検査をスケジュールします。
ワイヤーハーネスを保護することで、高額な修理を回避できます。ワイヤの周囲に保護シースまたは導管を使用して、ワイヤを摩耗や熱から保護します。鋭利なエッジ、可動部品、または高温のエンジン部品の近くにワイヤーを配線しないでください。ハーネスをクランプまたは結束バンドで固定し、摩耗の原因となる動きを止めます。腐食を防止し、電気接触を改善するために、コネクタに誘電グリースを塗布します。ハーネスの入り口を密閉し、水や化学物質にさらさないようにして、ハーネスを乾燥した清潔な状態に保ちます。保管場所に動物がいる危険がある場合は、げっ歯類駆除剤を検討してください。
ワイヤーハーネスをアップグレードすると、信頼性とパフォーマンスが向上します。長寿命を実現するために、より優れた絶縁性と耐熱性を備えた高品質のワイヤーを使用してください。ロック機能を備えた最新のコネクタは、接続が緩む可能性を減らします。追加の保護層またはフレキシブルコンジットを追加すると、過酷な環境から保護できます。車両や機器のレイアウトに合わせたカスタム ハーネスにより、取り付けが簡素化され、煩雑さが軽減されます。アップグレードには、回路を保護するためのヒューズ ブロックまたはリレーの追加が含まれる場合があります。互換性と安全性を確保するためにアップグレードを計画する場合は、配線図や専門家に相談してください。
ヒント: ワイヤーハーネスの定期検査をスケジュールし、寿命を延ばし予期せぬ故障を防ぐために保護コーティングを施します。
ワイヤー ハーネスの修理には、損傷、複雑さ、アクセスしやすさにもよりますが、通常 2 ～ 6 時間かかります。適時の修理により、電気的故障やエンジンの問題などの費用のかかる問題を防ぐことができます。最適なパフォーマンスと寿命を実現するには、定期的なメンテナンスと検査が非常に重要です。 山東銭宇建機有限公司 信頼性と安全性を高める高品質のワイヤーハーネスソリューションを提供します。同社の製品は耐久性を重視して設計されており、機械がスムーズかつ効率的に動作し、業務に大きな価値をもたらします。
A: ワイヤリング ハーネスは、車両や機械の電気コンポーネントを接続するワイヤ、コネクタ、端子の束であり、信頼性の高い接続を確保し、取り付けを簡素化します。
A: ワイヤリング ハーネスは、バッテリー、点火装置、センサーなどのコンポーネント間で電力と信号を経路指定し、それらのコンポーネントの通信と調和のとれた動作を可能にします。
A: ワイヤー ハーネスに欠陥がある場合は、断続的な電気的故障、エンジン始動の問題、ヒューズ切れ、目に見える損傷、腐食、焦げた臭いなどの兆候が見られます。
A: 修理費用は損傷の程度と複雑さによって異なります。軽微な修理は安価ですが、完全な交換や複雑な再配線の場合はより高価になる可能性があります。
A: アップグレードすると、高品質のワイヤ、最新のコネクタ、追加の保護層を使用することで信頼性とパフォーマンスが向上し、摩耗が軽減され、安全性が向上します。
A: マルチメーター、テストライト、配線図などのツールを使用して問題を診断し、損傷の有無を検査し、電力と導通をチェックし、アースとコネクタをテストします。
